Et miljøvennlig og universelt utformet fallunderlag til lekeplassen

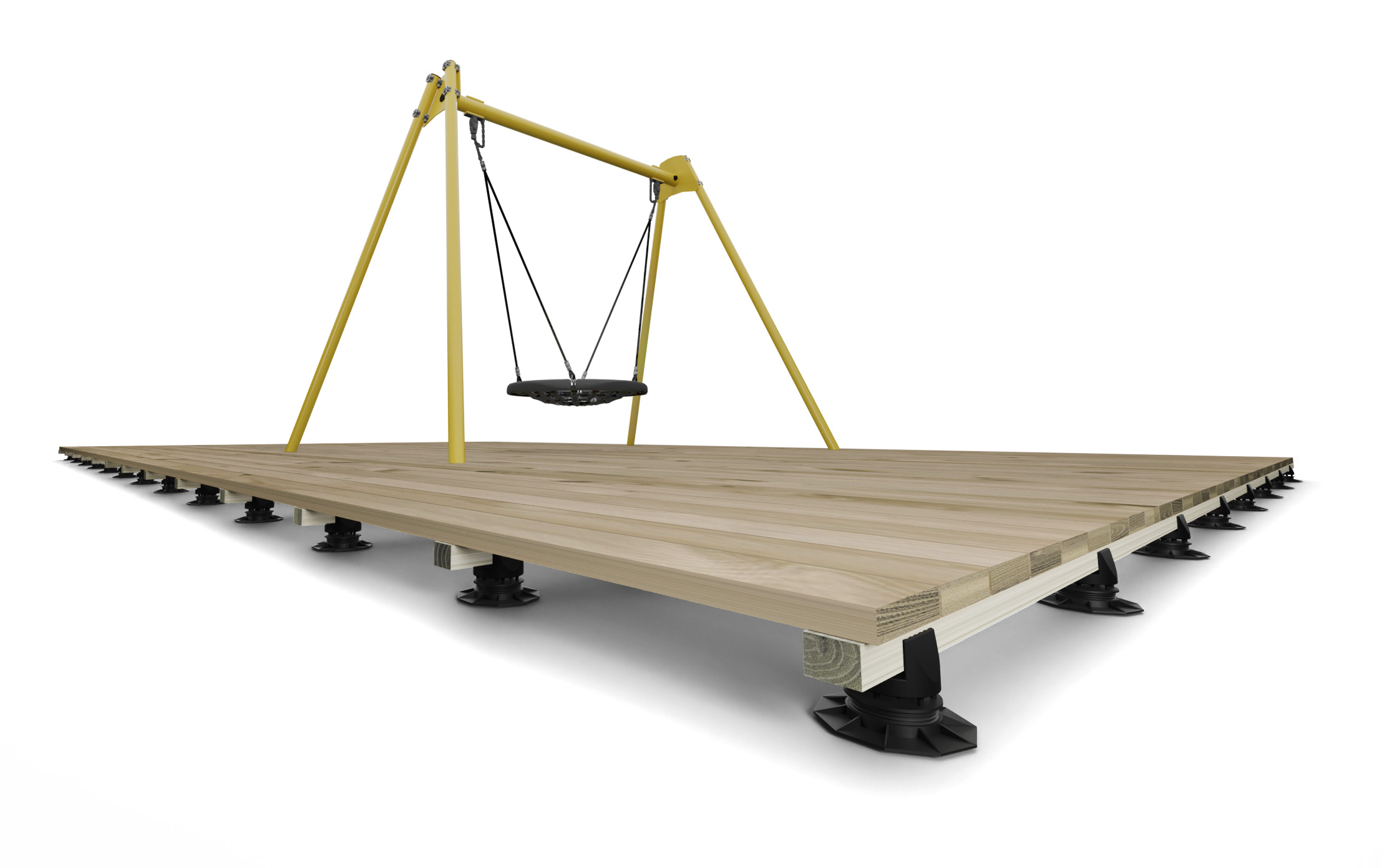

ShockDeck™ er et dempende fallunderlag for lekeplasser med overflate av tre som hviler på et unikt dempingssystem. Her benyttes ingen mikroplast eller lim. Med ShockDeck™ kan vi endelig bygge lekeplasser som både er rullevennlig og bra for miljøet!
Den ukompliserte ShockDeck™ konstruksjonen gjør byggingen enkel. Materialene til selve tredekket kjøpes i nærmeste byggevarehandel hvor lekeplassen skal bygges. Underliggende ShockDeck™-støtdempere leveres fra Rampline. Lekeapparatene monteres som vanlig i underliggende betongfundament.
Basert på KORTREIST og NATURLIG materiale
95% av ShockDeck™ bygges med trevirke av sertifiserte, bærekraftige og kortreiste råmaterialer.
Hogst av modne trær som vokser sakte og ikke tar opp så mye CO2, vil gi plass til ny skog som lagrer karbon mer effektivt.
Treets positive bidrag til miljøregnskapet kombinert med trevirkets unike egenskaper, gjør ShockDeck™ til en fremtidsrettet løsning som underlag til lek og aktivitet.
Norsk innovasjon fjerner mikroplast og kjemikalier fra lekeplasser
Rampline har siden 2022 testet bruk av trevirke i fallunderlag for lekeplasser, med mål om å eliminere mikroplast og farlige kjemikalier – samtidig som underlaget er universelt utformet, attraktivt og vedlikeholdsvennlig.
Ved å spille på lag med treets naturlige egenskaper, har vi utviklet en løsning som kombinerer furu i topplaget med skjulte dempere av naturgummi.
Resultatet er et trygt, inkluderende og miljøvennlig fallunderlag til lekepasser.
TRE – SOM LAGET FOR LEK!
Tredekket er, til tross for sin faste overflate, et veldig trivelig og innbydende materiale å leke på. Når barn intuitivt forstår at det er trygt å hoppe, løpe og falle, tør de også å utforske lekens verden fullt ut.
Den faste flaten får man også en rullestolvennlig flate der alle, også personer med nedsatt bevegelsesevne, kan delta i leken.
ShockDeck™ er sertifisert i henhold til EN 1176-1:2017 / EN 1177:2018 for lekeapparater med fallhøyde opp til 1,6 meter.
SUPERDEMPEREN

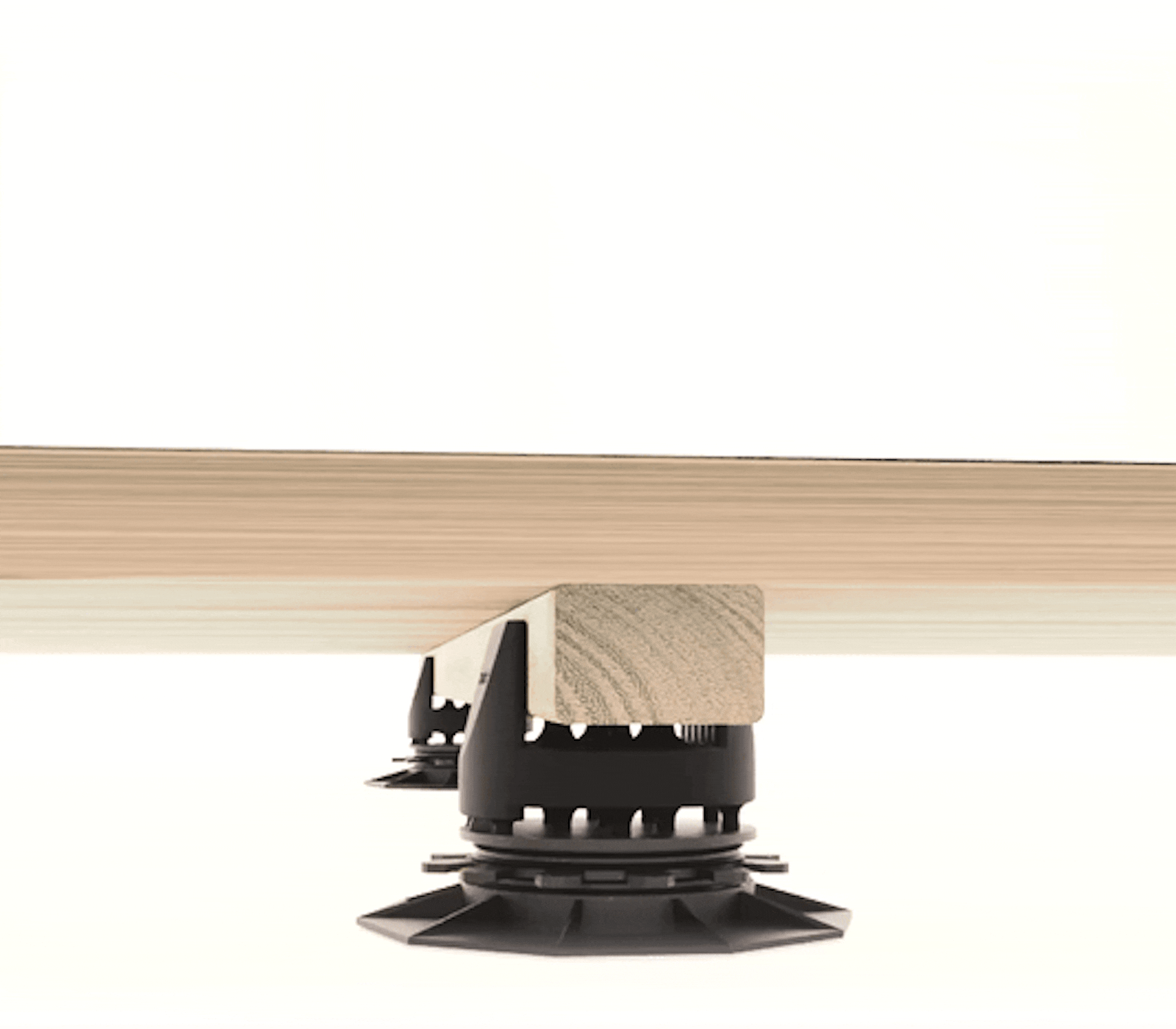

ShockDeck™ er konstruert med en innovativ komponent av naturgummi som sørger for at tredekket absorberer fall og gir demping.
Denne lille og usynlige komponenten – superdemperen – utgjøre den store forskjellen ved å tilføre den dempingen som kreves.
Naturgummi er et materiale som tåler utallige deformasjoner. Dette gjør naturgummien ideell til et fallunderlag til lekeplasser som skal tåle intens bruk over lang tid.
I motsetning til syntetisk gummi, kommer naturgummi fra fornybare ressurser, høstet fra gummitrær. Dette gjør naturgummi til et ideelt valg også i kampen for å redusere karbonavtrykket.
Slik bygges ShockDeck™
Byggingen er enkel og materialene og dimensjonene er standard hyllevarer fra din lokale byggvarehandel.
Byggeanvisningen fra Rampline må etterfølges. Det skal kun brukes trevirke og dimensjoner som er beskrevet i byggeanvisningen. Dette er vitkig for å sikre at falldempingen blir ivaretatt. Vi anbefaler at byggingen utføres av en profesjonell snekker.
ShockDeck™ fallunderlag bygges av furu trevirke. Det er noen forskjeller i kvalitet og type behandling. I alt er det mange alternativer innen furu terrassebord å velge i når man skal bygge ShockDeck™ fallunderlag.
svanemerket termofuru – Verdens RENESTE materiale TIL lekende baRn
Med ShockDeck™ kan vi bygge lekeplasser der barna leker trygt på et dempende fallunderlag som er 100 % fritt for kjemikalier.

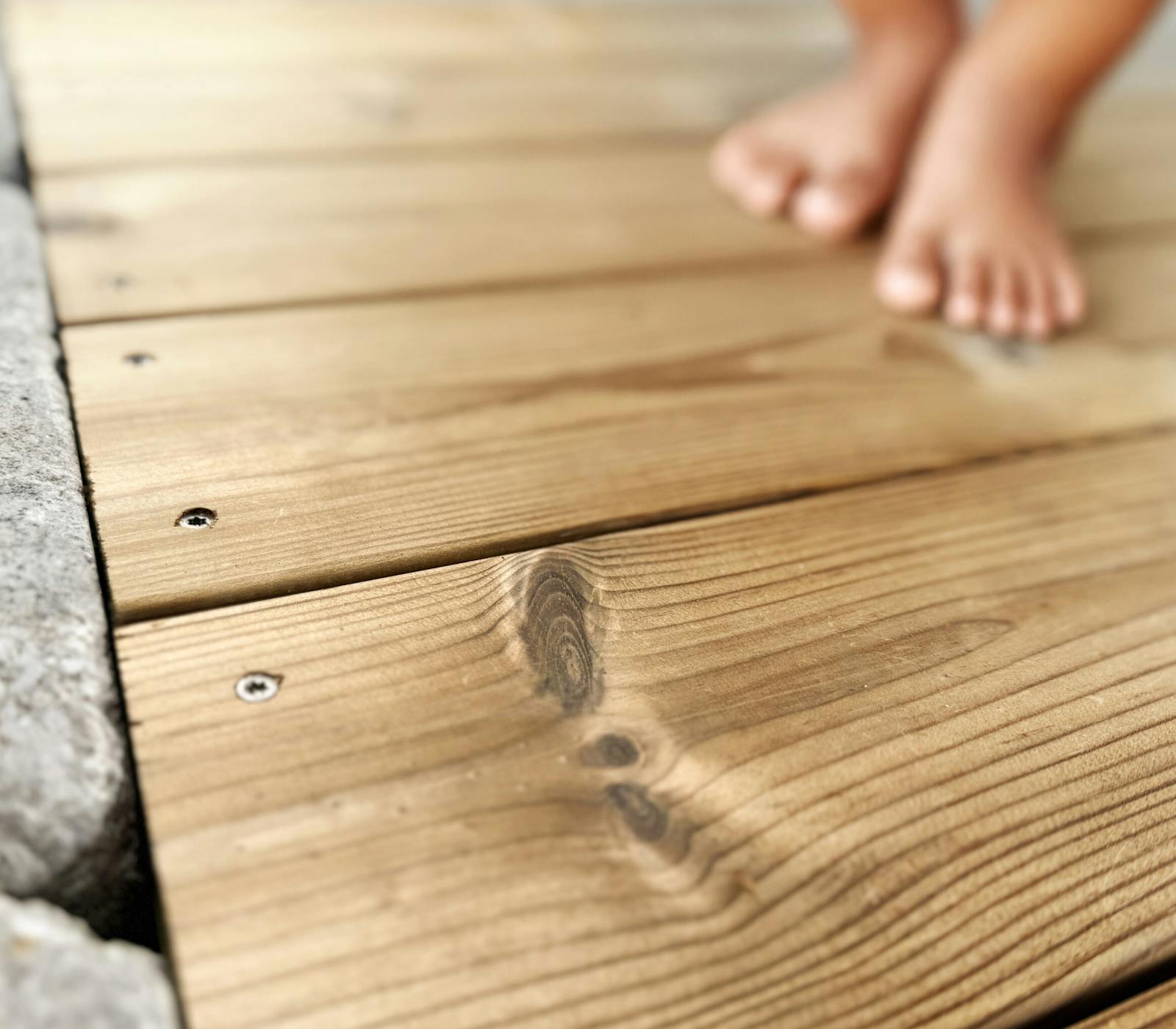

Termofuru behandles kun med varme og vann. Resultatet er en fast, lun og behagelig overflate med lang holdbarhet og høy kvalitet.
Kort sagt: Det er vanskelig å score høyere når det gjelder miljøvennlighet, universell utforming og slitestyrke for et fallunderlag til lekeplassen.
ShockDeck™ gir optimale muligheter for å skape miljøvennlige og sunne lekeplasser for kommende generasjoner.
Gå til produktsiden for å finne priser, teknisk informasjon, nedlastbare filer med mer. Her kan du også legge inn prisforespørsel.
MATERIALER TIL BYGGING AV SHOCKDECK™
Oversikt over typer materialer som kan BENYTTES TIL SHOCKDECK™
Det er bestemte typer terrassebord av furu, med tykkelse 28 mm eller 26 mm, som kan benyttes til bygging av ShockDeck™. Disse finnes i flere varianter og leveres av flere produsenter.
Til lekting brukes alltid typen Cu trykkimpregnert furu 30×48 mm. For lekting langs fast kant brukes også 30×48 mm.
Observera att svensk standard läkter er en annan enn norsk. ShockDeck™-systemet är utformat för att kunna användas både med norsk standard (30×48) och svensk standard (28×45).
Følgende typer av terrassebord kan benyttes i byggingen av ShockDeck™
| Type | Dimensjon | Dimensjon | Kommentar | Tilvalg riller | Finnes i svanemerket variant | Produsenter |
| Cu | 28×120 | 28×145 | Standard trykkimpregnert (kobbersalter) | Ja | Nei | Mange små og store produsenter |
| Royal | 28×120 | 28×145 | Trykkimpregnert og kokt i olje | Ja | Nei | Moelven, Marnar Bruk, Alvdal Skurlag, Talgø Tre |
| Termo | 26×115 | 26×145 | Vann- og varmebehandlet | Nei | Ja | Moelven/Thermory (Termofuru), Lunawood, SMW Wood, Woodlink/Trevig, Kärävä, Thermory |
| Kisel | 28×120 | 28×145 | Mineralbehandlet (silisium-/ kiselløsning) | Nei | Ja | Organowood (Nowa), Hasås (malmfuru med Sioo:X) |
Bygge med svanemerket materiale?
Av svanemerkede materialer som ShockDeck™ fallunderlag kan bygges med, finnes produktene Termofuru fra Moelven og Nowa fra Organowood
Alle materialvalgene for ShockDeck™ er gode miljøvalg
Alle materialene blir behandlet for å kunne være mer bestandige og holde god kvalitet over tid. I den mest vanlige typen terrassebord benyttes impregnering med kobbersalter. Dette er Cu-impregnering også kalt ny-impregnering. For mer eksklusiv kvalitet benyttes behandling med varme, damp og olje. Les mer om de ulike typene impregnering og behandling under.
Varighet og vedlikehold
Impregnerte og behandlede terrassebord har lang varighet. Leverandørene oppgir at etterbehandling ikke er nødvendig av annet hensyn enn til det visuelle uttrykket. For lang varighet er vask etter produsentens anvisninger å anbefale.
EKSEMPLER på ULIKE TYPER furu terrassebord SOM KAN BENTTES
Blant terrassebord som kan brukes til bygging av ShockDeck™ er det varianter med litt ulik kvalitet og utseende.
Eksempler:
Eksempel på Cu-impregnert materiale. Dette er det rimeligste terrassebordet, og er også det som mange forbinder med det vanligste terrassebordet. Leveres med og uten riller.
Eksempel på Royal-impregnert, typen Duo fra Talgø Tre (Møre Royal). Leveres i flere farger, med og uten riller.
Eksempel på Royal-impregnert, typen Concise fra Talgø Tre (Møre Royal). Concise har en strukturhøvlet overflate som gir en fin børstet finish. Leveres i flere farger, her vises fargen fjellgrå.
Eksempel på Termofuru fra Moelven. Dette er et svanemerket produkt, helt fritt for kjemikalier. Den har en brunaktig tone som nytt materiale. Etter hvert får den en fin og naturlig grå patina. Har en lun og behagelig overflate.
Eksempel på Malmfuru fra Hasås med SiOO:X. Malmfuru har naturens egen impregnering da dette er den innerste, tette og harpiksrike delen av furutreet som gjør at trevirket suger mindre vann. I tillegg er den sioksbehandlet (en form for kiselbehandling). Over tid vil treverket utvikle en jevn, grå og naturlig patina.
Eksempel på Royal-impregnert, typen Barfot fra Alvdal Skurlag. Barfot terrassebord har en karakteristisk bueform som gir noe bedre avrenning av vann.
Kort om DE ulike typeNE impregnering og behandling
CU-impregnering Standard trykkimpregnering (med kobbersalter) gjør materialene råtebestandige. Det er ikke praktisk mulig (visuelt) å skille mellom kobberimpregnert materiale (Cu) fra den gamle typen kobber, krom og arsen-impregnert (CCA) materiale, som er farlig avfall. Det er grunnen til at alt trykkimpregnert materiale håndteres som farlig avfall selv om det i teorien kan kastes med blandet treverk.
Royal-impregnering
Materialene er både trykkimpregnert og kokt i olje under vakuum. Dette gir ekstrem råtebestandighet, høy formstabilitet, mindre flising og sprekking, samt lang levetid.
Termobehandlet
Behandlet kun med varme og damp, helt fri for kjemikalier. Treverket blir mer motstandsdyktig mot råte, sopp og fukt, med minimal flising og sprekkdannelse, og lang levetid.
Kisel-/silisiumbehandlet
Behandlet med en vannbasert kisel-/silikatløsning, helt fri for kjemikalier. Gir en vakker, naturlig grå patina over tid og beskytter mot råte, sopp og sollys.

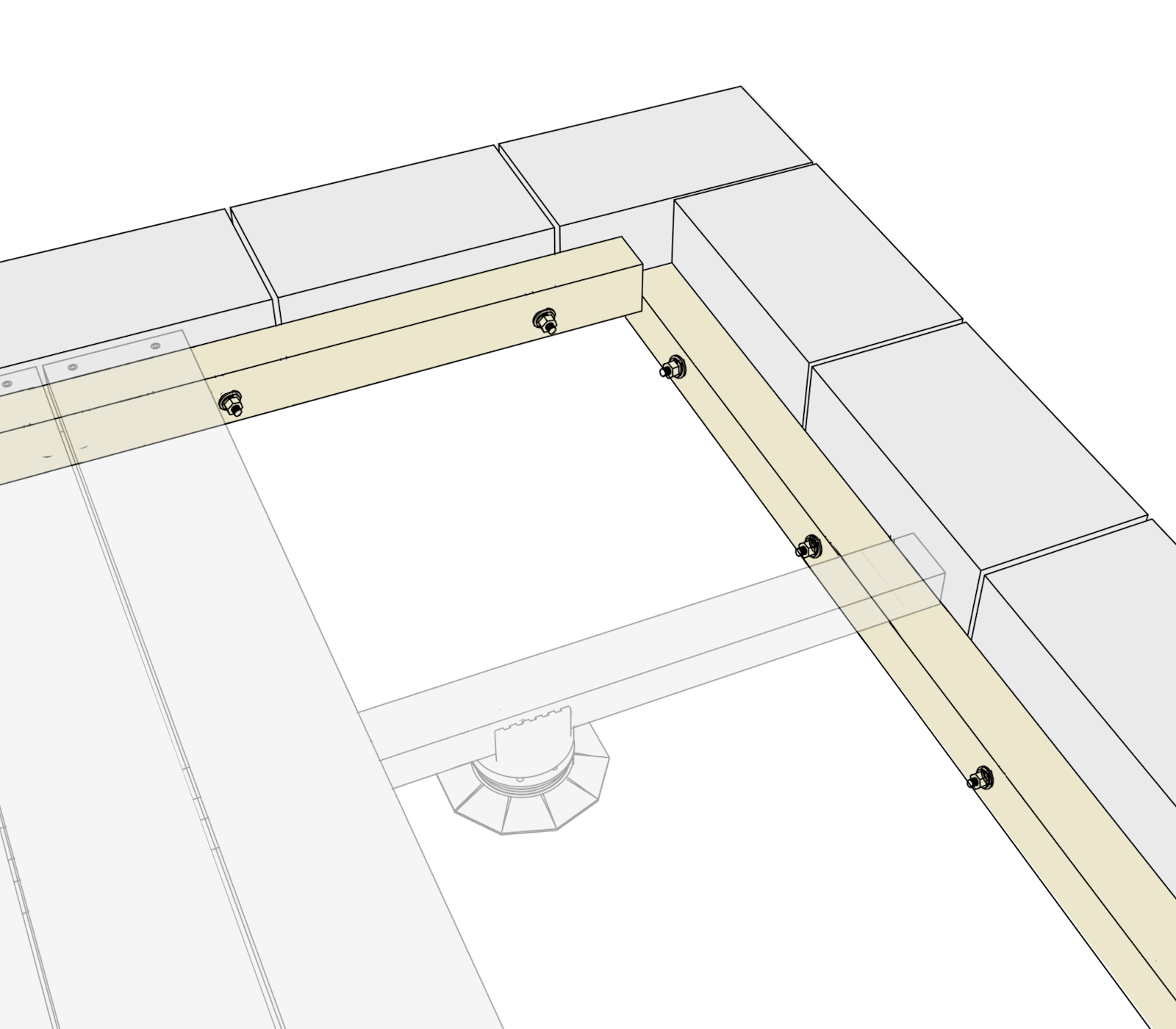

SLIK BYGGES SHOCKDECK™
Nøkkelinformasjon om konstruksjon
- Det må beregnes 3-4 stk støtdempere per m2
- ShockDeck™ skal kun bygges med bestemte typer (materialer og behandling) av terrassebord.
Se egen oversikt over Materialer til bygging av ShockDeck™ - Lekter skal være 30×48 mm

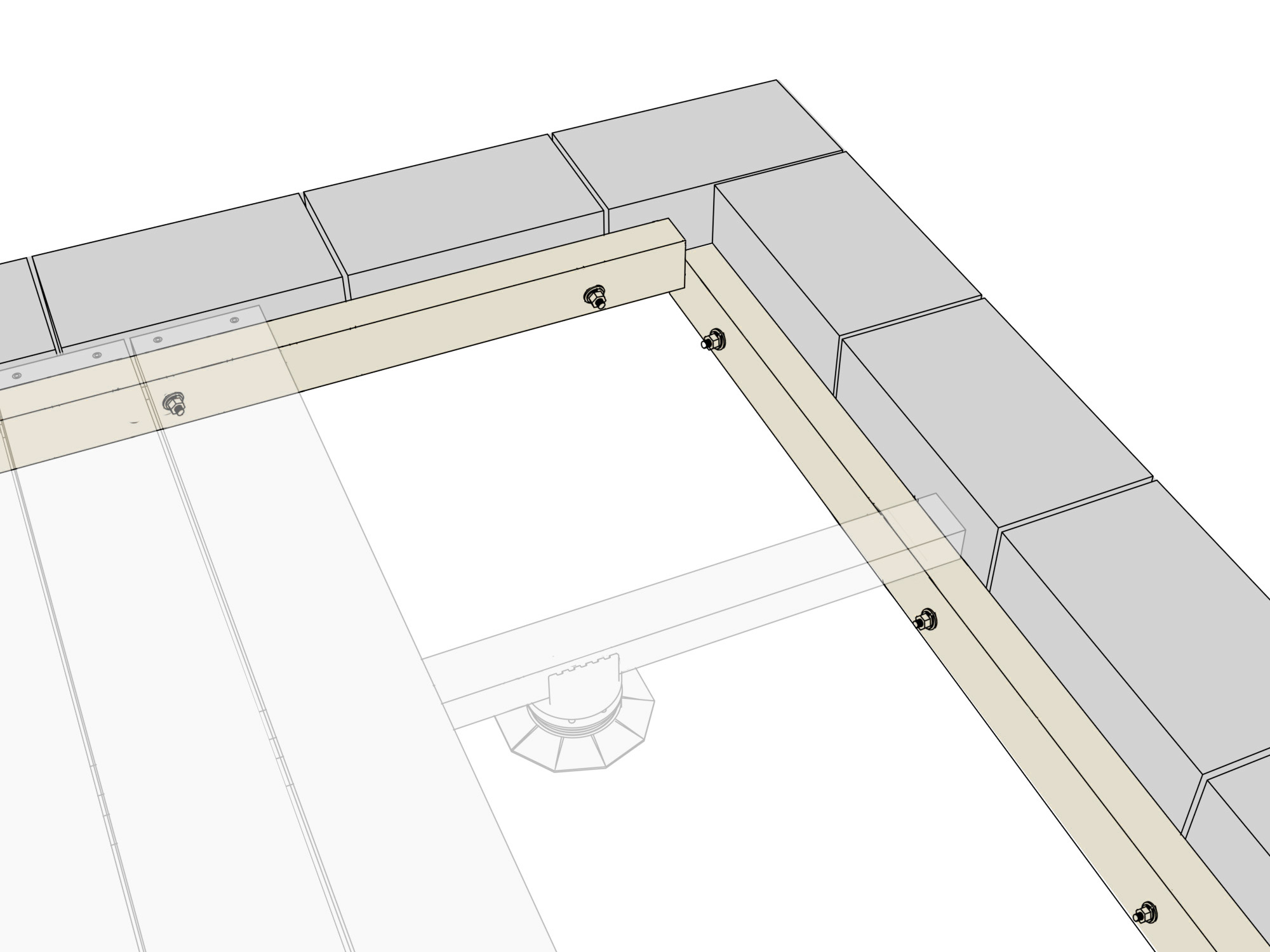

- Som standard bygges ShockDeck™ med en fast kant rundt
- De ytterste terrassebordene fikseres til fast kant, full støtdemping oppnås 30 cm fra kant
- Merk at lekeapparatene monteres som vanlig med innfesting i underliggende betongfundamenter
Last ned detaljert byggeanvisning
For å oppnå tilfredsstillende støtdemping er det viktig å følge byggeanvisningen nøye. For detaljert veiledning om bygging av ShockDeck™, last ned byggeanvisningen med trinn-for-trinn-instruksjon.

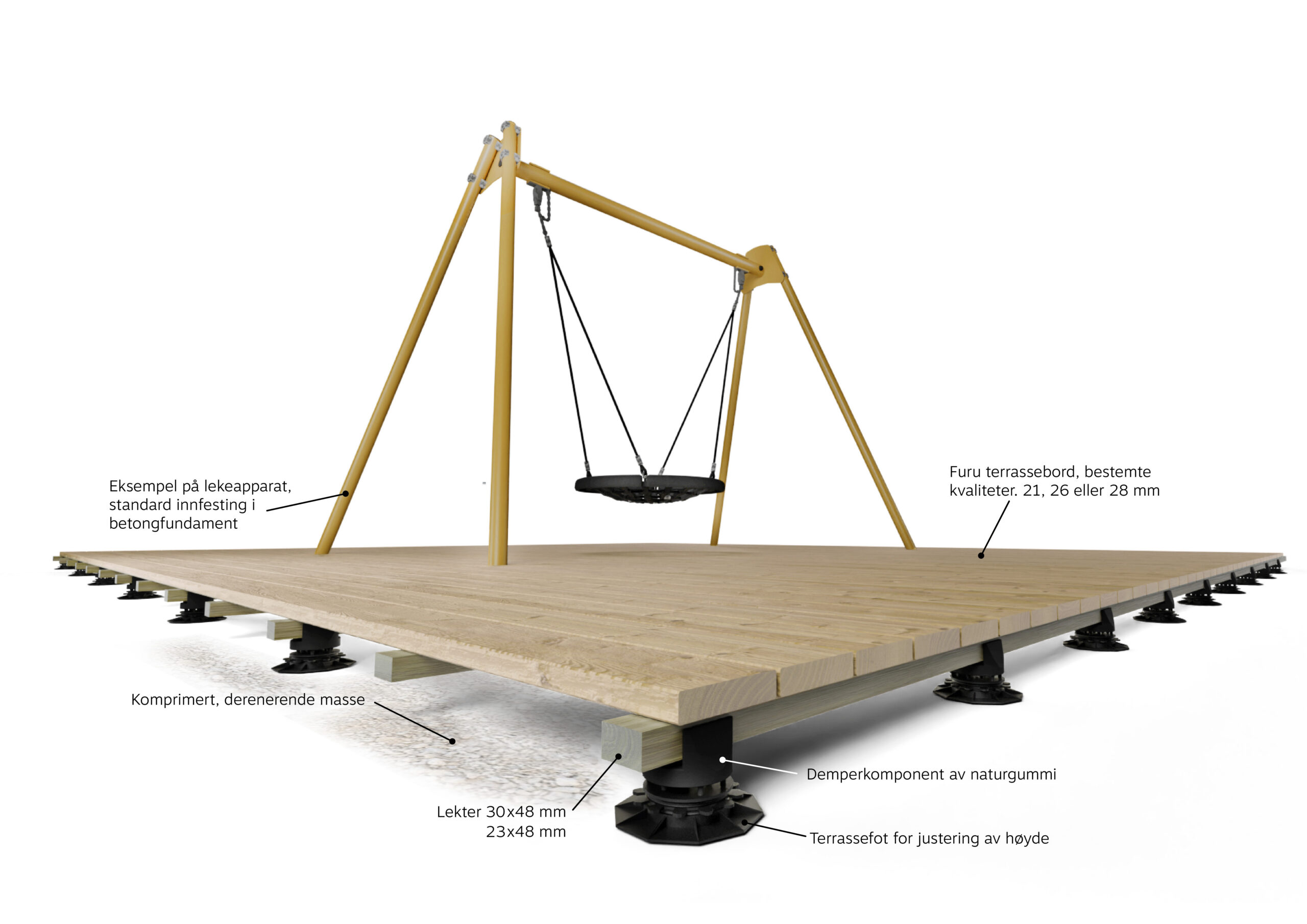

Oppbygging av ShockDeck™
Tverrsnitt med kant av kubbestein eller støpt betongkant
1. Kubbestein 2. Vekstlag/gress, 3. Lekt 30×48 mm 4. Betong
5. Komprimert, drenerende bærelag feks. fraksjon 6-16.
Tverrsnitt med kant av stålprofil
1. Stålprofil 2. Vekstlag/gress 3. Lekt 30×48 mm 4. Betong
5. Komprimert, drenerende bærelag feks. fraksjon 6-16.
Tverrsnitt med kant av trevirke
1. Impregnert trevirke 2. Lekt 30×48 mm 3. Belegningsstein 4. Komprimert, drenerende bærelag feks. fraksjon 6-16.
Tverrsnitt montert apparat
1. Lekeapparat, f eks et huskestativ 2. Betongfundament
3. Komprimert, drenerende bærelag feks. fraksjon 6-16
SHOCKDECK™ – ET fallunderlag som oppfyller fremtidens krav
ShockDeck™ er utviklet for å oppfylle kravet til fallunderlag for lekeplasser som gir universell utforming og minimal miljøbelastning. Matrisen under viser ShockDeck™ sammenlignet med de vanligste typene av fallunderlag som brukes til lekeplasser i dag.
| ShockDeck™ | Helstøpt gummi | Kunstgress | Fallsand/grus | Bark/flis | |
| Universell utforming | |||||
| Fri for mikroplast | |||||
| Kan kildesorteres |
Fordeler og egenskaper
EN GOD LØSNING FOR MILJØET
- Lave klimagassutslipp
- Ingen svinn av mikroplast eller avrenning av farlige stoffer
- Et fraksjoner produkt med høy ombruksverdi
- Generer ikke problematisk avfall
- Ingen bruk av lim eller kjemikalier ved installasjon
- Inneholder ikke helse- og miljøfarlige stoffer
- Drenerende overflate – kan kombineres med løsninger for overvannshåndtering
Universelt utforMET
- Shockdeck™ har en rullevennlig overflate som gir utmerket fremkommelighet for alle funksjonsnivå, også for brukere med rullestol
Vedlikeholdsvennlig
- Lite, enkelt og forutsigbart vedlikehold
- Tilrettelagt for å kunne skifte ut både komponenter og elementer
- Effektivt og enkelt å inspisere

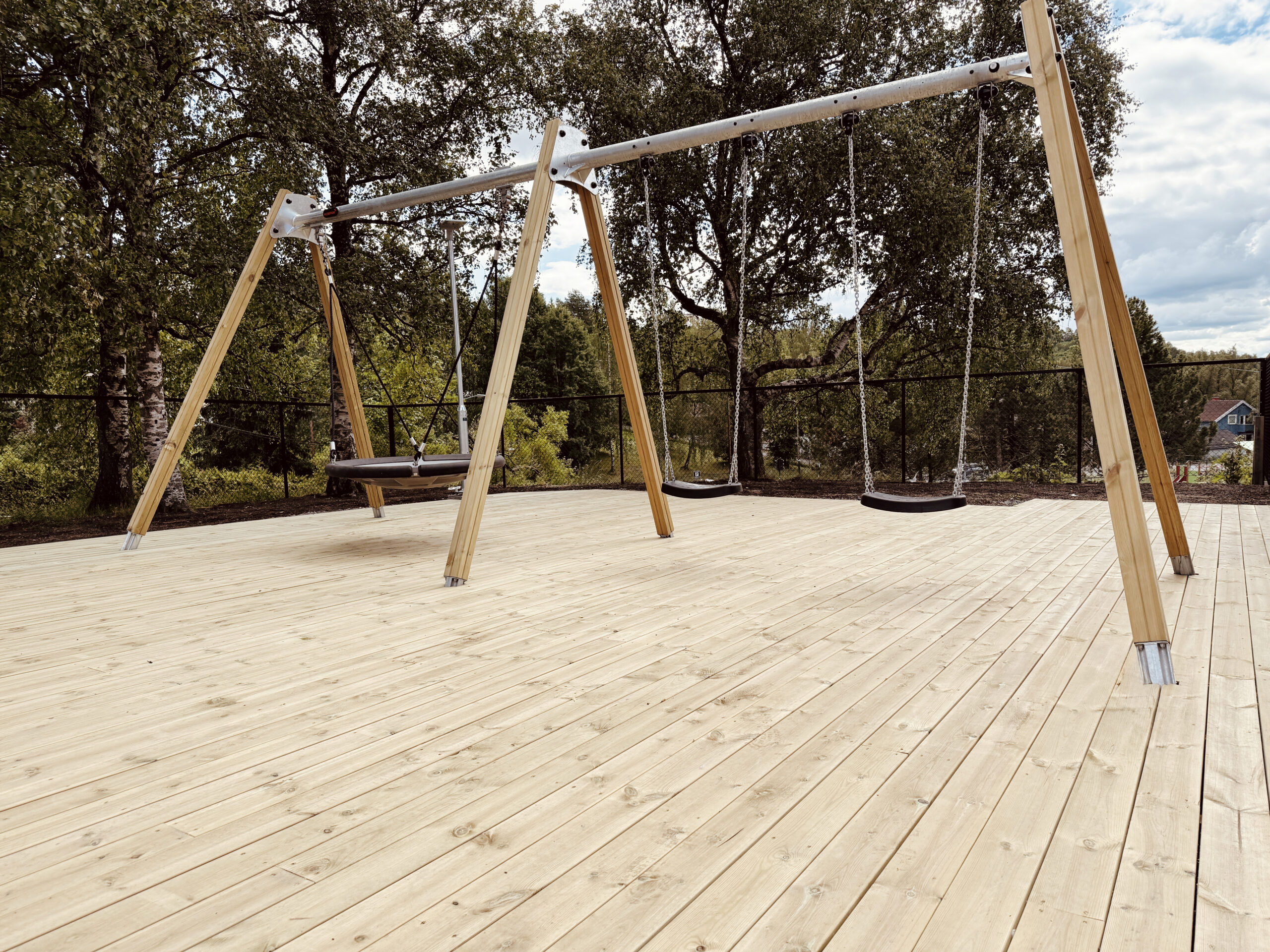

referanseprosjekt

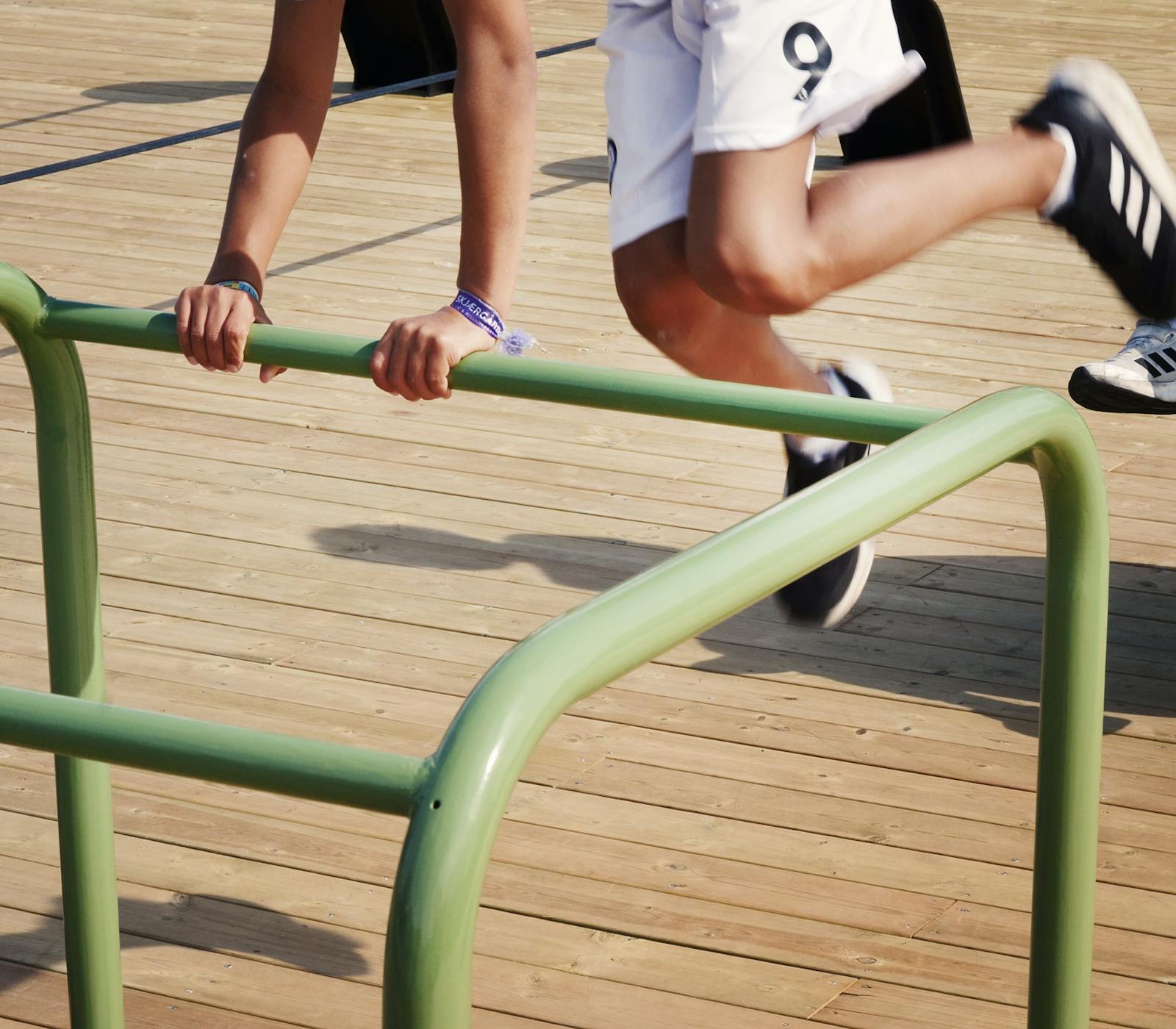

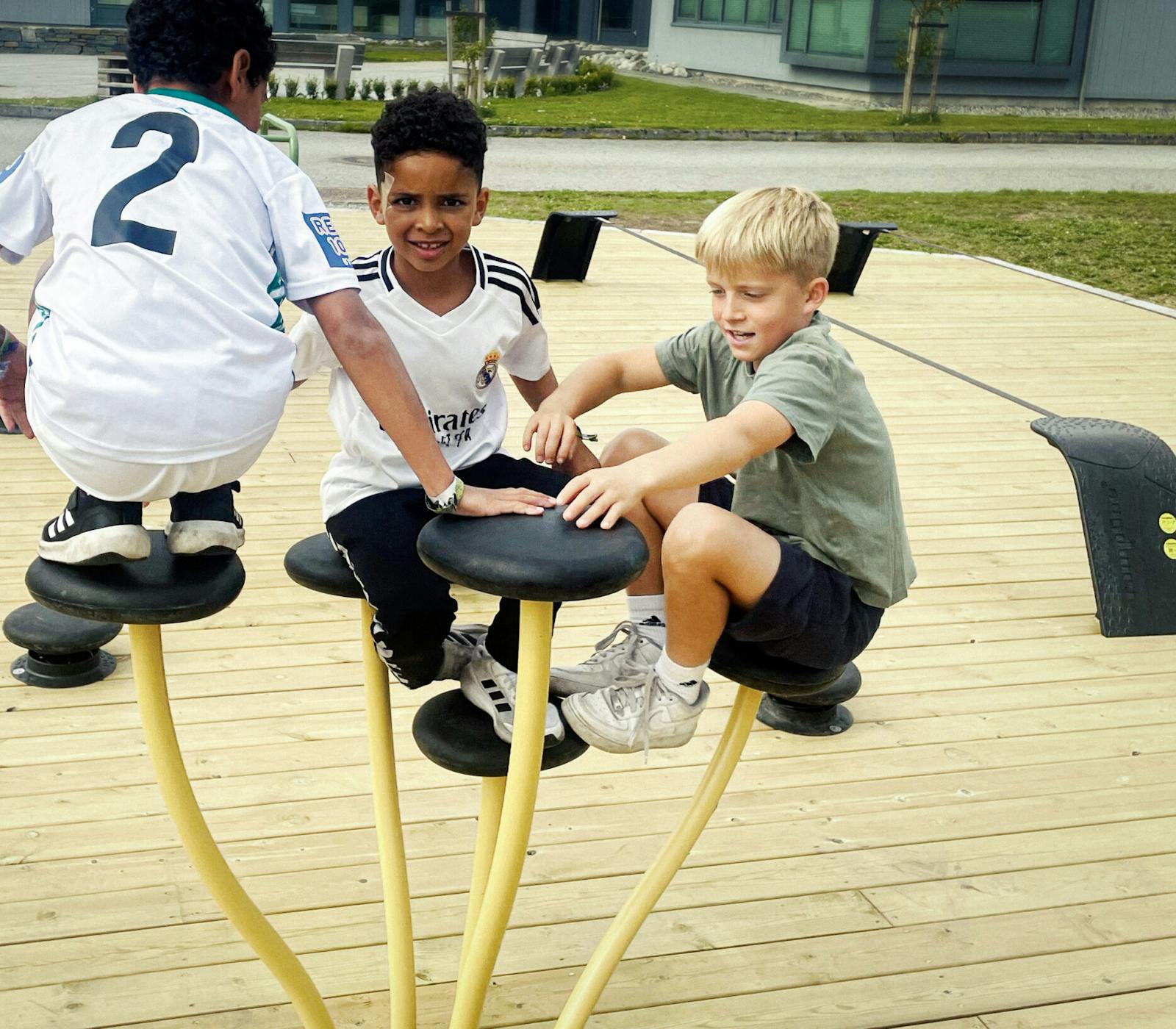

Aktvitetspark i Veavågen på Karmøy er bygget med ShockDeck™ (juni 2024) . Går til referansen og se bilder og les kundens erfaringer.
– Ved å spille på lag med treets naturlige egenskaper så har vi jobbet oss frem vi den ultimate løsningen. Tre er levende og dynamisk! Gjennom nitidig arbeid har vi kommet frem til hvordan vi kan benytte dette i utviklingen av et støtdempende fallunderlag til lekeplasser i kombinasjon med naturgummi som vi har lang og god erfaring med i Ramplines produkter.
Vidar Skavland
Produktutvikler i Rampline
Spørsmål og svar
De aller fleste overflater utendørs vil endre seg ved skiftende temperaturer, vær og vind, og ulike typer masser endres på ulike vis. For eksempel vil fallgrus kunne bli knallhard ved kalde temperaturer, mens man må regne med at både ShockDeck og helstøpt gummidekke kan bli glattere til tider. Erfaringen er derimot at dette ikke er et problem i praksis da det er uunngåelig at overflater endrer seg og vi lærer oss å tilpasse oss at asfalten kan være glatt når det er kaldt ute. Å falle på et glatt fallunderlag er relativt trygt da dette er en overflate som er laget for å dempe fall. Vi må også ta med i beregningen, at det å tilpasse seg varierende ytre forhold, er en viktig del av læringen i lek.
Ønsker man å optimailsere for sklisikkerhet for ShockDeck finnes noen muligheter
- Først og fremst – et rent dekke har mer friksjon enn et forurenset dekke. Ved å fjerne løv, gress etc kan man bidra til at dekket holder seg bedre også med tanke på skli-sikkerhet.
- Sørg for at lekeplassen står et godt sted med tanke på å få nok sol slik at vann tørkes opp jevnlig
- Et Royal-impregnert materiale som er noe mer vannavvisende vil kunne bidrar til at treverket holder seg tørrere
- Terrassebord med riller kan være et bidrag til noe bedre sklisikkerhet
Trevirke til ShockDeck™ kjøpes direkte fra lokalt utsalg med garanti og beskrivelse om forventet holdbarhet fra produsenten.
Eksempel på forventet holdbarhet på CU trykkimpregnert furu er 20-30 år når materialet brukes riktig. For mer info om holdbarhet se informasjon fra produsenten (Moelven)
Eksempel på holdbarhet på Royal-impregnert er Møre Royal som har 50-års garanti mot råte. For mer info om garanti og holdbarhet se informasjon fra produsenten (Talgø)
For info og garanti på selve gummidemperen, se spørsmålet og svar under (Hva er garanti på gummidemperen for ShockDeck™?)
Rampline er produsent av ShockDeck-demperkomponent som er laget av naturgummi. Ramplines garanti på produkter og deler laget av naturgummi, er 10 år. ShockDeck-demperkomponenten ligger beskyttet under trekonstruksjonen og vil derfor med sansynlighet kunne vare utover garantitiden.
For garantier på trevirke se spørsmål og svar over (Hva er garantiene på CU-impregnert og Royal-impregnert furu?)
ShockDeck™ skal bygges med terrassebord av furu med 28 mm tykkelse samt 30×48 mm lekter.
Terrassebord av furu finnes i flere varianter. Termofuru, Royalimpregnert furu og CU-impregnert furu er godkjent til bruk ved bygging av ShockDeck™.
Standard CU-impregnert furu, også kalt «trykkimpregnert» eller «ny-impregnert», er det vanligste terrasse-materialet i dag, og er både holdbart og rimelig. Treverket er behandlet mot råte- og insektangrep.
Royalimpregnert furu er også CU-impregnert, og i tillegg kokt i en løsemiddelfri olje. Dette gjør den noe mer vannavvisende og formstabil, og den vil få mindre sprekkdannelser over tid enn standard CU-impregnert materiale.
Termofuru er helt fri for kjemikalier og er svanemerket. Den er behandlet kun med varme og damp, en prosess som forbedrer treets egenskaper og gjør det mer motstandsdyktig mot råte, sopp og fuktighet. Termofuru krever ikke behandling og får minimalt med sprekkdannelse og flising.
Bord både med og uten riller kan benyttes i bygging av ShockDeck™.
Merk at for eksempel Kebony og Accoya ikke kan brukes til bygging av ShockDeck™ da disse er varmebehandlet på en måte som gjør materialet vesentlig hardere. Hardere treslag som feks. eik eller lerk skal ikke benyttes.
Alle materialer og dimensjoner for materialer til å bygge ShockDeck™ er standard hyllevarer i byggvareforretninger i hele Norge.
Standard CU-impregnert og Royal-impregnert virke anses som et godt miljøvalg; Det er kortreist, kan vare i over 20-30 år, behøver ikke overflatebehandling og regnes ikke som farlig avfall.
Det er viktig å ikke forveksle dagens CU-impregnering med den den gamle impregneringen som inneholdt krom og arsen, og som ble forbudt i 2002.
Standard CU-impregnert furu er behandlet mot råte- og insektangrep. Med tanke på helse og miljø scorer dette materialet utmerket.
Royalimpregnert furu er også CU-impregnert. I tillegg er det kokt i en løsemiddelfri olje.
Selv om de fleste materialene på det norske markedet kommer fra en bærekraftig produksjon, og har egenskaper som gir dem lang levetid, kan det være interessant å vite at de de fleste er laget av råvarar fra andre siden av kloden. Eksempelvis er trevirket brukt i Accoya og Kebony Radiata, Cumaru og mange flere, fra plantasjer i Sør-Amerika, Australia eller New Zealand.
Den norske og skandinaviske furua er kortreist og kommer vesentlig bedre ut med tanke på negative miljøeffekt av langtransport.
I tillegg er dette materialer godt tilrettelagt for gjenvinning. De kommunale gjenvinningsstasjonene tar alle imot trykkimpregnert trevirke. Det blir brent i lukkede prosesser, eller gjenvunnet, og er dermed uskadeliggjort
Informasjon er hentet fra trefokus.no moelven.com huseierne.no
I følge produsentene er impregnert tre teknisk sett holdbart uten behandling. Ubehandlet trykkimpregnert tre vil etter hvert miste grønnfargen og få en naturlig gråfarge som mange liker.
Over tid vil termofuru og malmfuru utvikle en jevn, grå og naturlig patina.
Når man ofte velger å overflatebehandle treet er det hovedsakelig av estetiske hensyn. Ved bruk av en god olje eller en vanntynnbar beis kan du utsette gråning. Jevnlig vedlikehold reduserer oppsprekking og flising av overflaten. Hvis du velger å bruke en olje, så pass på å kjøpe en olje med en stor andel tørrstoff. Oljen bør inneholde soppmiddel. (Kilde trefokus.no)
Ved at dekket hviler på et stort antall dempere, fordeles energien effektivt uten at det oppstår stor punktbelastning på lektene.
Merk: Lekt med store kvister bør unngås. Det anbefales å kjøpe 15 % ekstra lekt for å kunne sortere ut materiale med svakheter. En lekt med stor kvist kan også forsterkes med enkle grep, som beskrevet i byggeanvisningen.
Ved fall/belastning kan dekket bevege seg vertikalt ca 10 mm.
Nei. Dekket er testet med tilfredstillende demping ved fall, selv når dekket har en viss belastning på forhånd.
Dekket bygges med en klaring på ca 5-8 mm rundt apparatene, og apparater monteres med eventuelle bevegelige deler på nivå med eller over dekket.
Et ShockDeck™ bygget etter monteringsanvisningen vil derfor ikke utgjøre noen klemfare.
Nei. Apparater kan ikke monteres i selve tredekket. Monteringen av apparatet skjer under dekket og uten noe feste til tredekket.
Demperkomponenten under tredekket gir etter slik at man får en demping av fallet. Treets mykhet i kombinasjon med demperkomponenten absorberer energien i fallet som effektivt fordeles på støtdemperne.
Nei. ShockDeck™ skal monteres i horisontale flater. For øvrig så monteres dekket med 2 % fall i terrassebordenes retning for bedre avrenning.
