ShockDeck™

Oversikt over typer materialer som kan BENYTTES TIL SHOCKDECK™

Det er bestemte typer terrassebord av furu, med tykkelse 21 eller 28 mm, som kan benyttes til bygging av ShockDeck™. Disse finnes i flere varianter og leveres av flere produsenter.

Til lekting brukes alltid typen Cu trykkimpregnert furu 23×48 (gir 180 cm fallhøyde) eller 30×48 mm (gir 160 cm fallhøyde). For lekting langs fast kant brukes også 30×48 mm.

ShockDeck™-systemet er utformet for å kunne benyttes både med norsk (30×48) og svensk/europeisk standard (28×45).

Følgende typer av terrassebord kan benyttes i byggingen av ShockDeck™

Bygge med svanemerket materiale?

Av svanemerkede materialer som ShockDeck™ fallunderlag kan bygges med, finnes produktene Termofuru fra Moelven og Nowa fra Organowood

Alle materialvalgene for ShockDeck™ er gode miljøvalg

Alle materialene blir behandlet for å kunne være mer bestandige og holde god kvalitet over tid. I den mest vanlige typen terrassebord benyttes impregnering med kobbersalter. Dette er Cu-impregnering også kalt ny-impregnering. For mer eksklusiv kvalitet benyttes behandling med varme, damp og olje. Les mer om de ulike typene impregnering og behandling under.

Varighet og vedlikehold

Impregnerte og behandlede terrassebord har lang varighet. Leverandørene oppgir at etterbehandling ikke er nødvendig av annet hensyn enn til det visuelle uttrykket. For lang varighet er vask etter produsentens anvisninger å anbefale.

EKSEMPLER på ULIKE TYPER furu terrassebord SOM KAN BENTTES

Blant terrassebord som kan brukes til bygging av ShockDeck™ er det varianter med litt ulik kvalitet og utseende.

Eksempler:

Eksempel på Cu-impregnert materiale. Dette er det rimeligste terrassebordet, og er også det som mange forbinder med det vanligste terrassebordet. Leveres med og uten riller.

Eksempel på Royal-impregnert, typen Duo fra Talgø Tre (Møre Royal). Leveres i flere farger, med og uten riller.

Eksempel på Royal-impregnert, typen Concise fra Talgø Tre (Møre Royal). Concise har en strukturhøvlet overflate som gir en fin børstet finish. Leveres i flere farger, her vises fargen fjellgrå.

Eksempel på Termofuru fra Moelven. Dette er et svanemerket produkt, helt fritt for kjemikalier. Den har en brunaktig tone som nytt materiale. Etter hvert får den en fin og naturlig grå patina. Har en lun og behagelig overflate.

Eksempel på Royal-impregnert, typen Barfot fra Alvdal Skurlag. Barfot terrassebord har en karakteristisk bueform som gir noe bedre avrenning av vann.

Kort om DE ulike typeNE impregnering og behandling

CU-impregnering Standard trykkimpregnering (med kobbersalter) gjør materialene råtebestandige. Det er ikke praktisk mulig (visuelt) å skille mellom kobberimpregnert materiale (Cu) fra den gamle typen kobber, krom og arsen-impregnert (CCA) materiale, som er farlig avfall. Det er grunnen til at alt trykkimpregnert materiale håndteres som farlig avfall selv om det i teorien kan kastes med blandet treverk.

Royal-impregnering
Materialene er både trykkimpregnert og kokt i olje under vakuum. Dette gir ekstrem råtebestandighet, høy formstabilitet, mindre flising og sprekking, samt lang levetid.

Termobehandlet
Behandlet kun med varme og damp, helt fri for kjemikalier. Treverket blir mer motstandsdyktig mot råte, sopp og fukt, med minimal flising og sprekkdannelse, og lang levetid.

Kisel-/silisiumbehandlet
Behandlet med en vannbasert kisel-/silikatløsning, helt fri for kjemikalier, beskytter mot råte, sopp og sollys.

Nøkkelinformasjon om konstruksjon

• Det må beregnes 3-4 stk støtdempere per m²
• ShockDeck™ skal kun bygges med bestemte typer (materialer og behandling) av terrassebord.
  Se egen oversikt over Materialer til bygging av ShockDeck™
• Lekter skal være 23×48 mm (for 180 cm fallhøyde) eller 30×48 mm (for 160 cm fallhøyde)
• Som standard bygges ShockDeck™ med en fast kant rundt
• De ytterste terrassebordene fikseres til fast kant, full støtdemping oppnås 30 cm fra kant
• Merk at lekeapparatene monteres som vanlig med innfesting i underliggende betongfundamenter

Last ned detaljert byggeanvisning

For å oppnå tilfredsstillende støtdemping er det viktig å følge byggeanvisningen nøye. For detaljert veiledning om bygging av ShockDeck™, last ned byggeanvisningen med trinn-for-trinn-instruksjon.

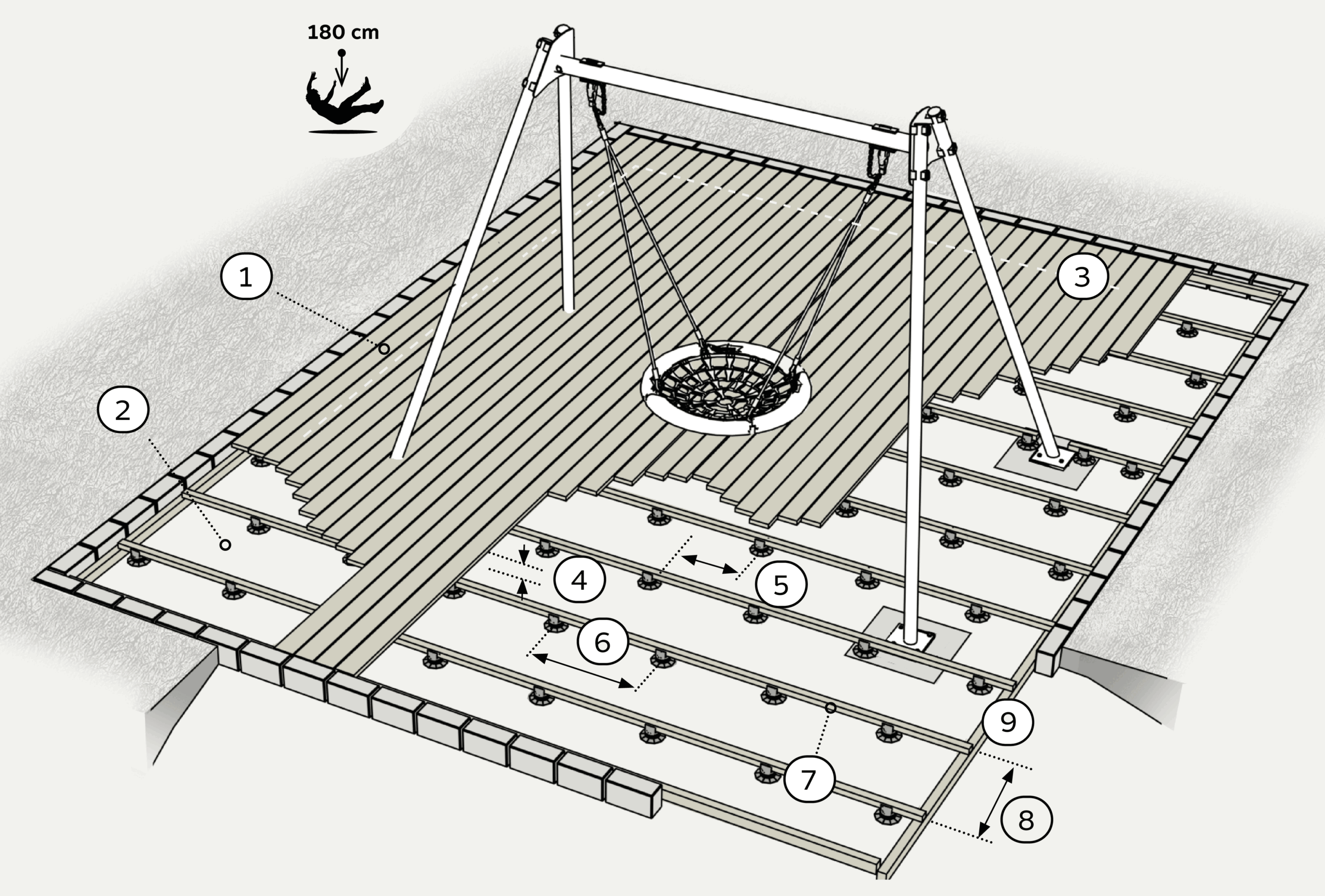

Oppbygging av ShockDeck™

1. Terrassebord 120×28 eller 95×21
2. Komprimert, drenerende masse, f eks singel 6-16
3. Full støtdemping oppnås 30 cm inn fra fast/statisk kant
4. Høyde 13 cm
5. Dempere forskyves 30 cm
6. Avstand mellom dempere 50/60cm
7. Lekt impregnert 23×48 (180 cm fallhøyde) eller 30x48mm (160 cm fallhøyde)
8. Avstand mellom lekter 50/60 cm

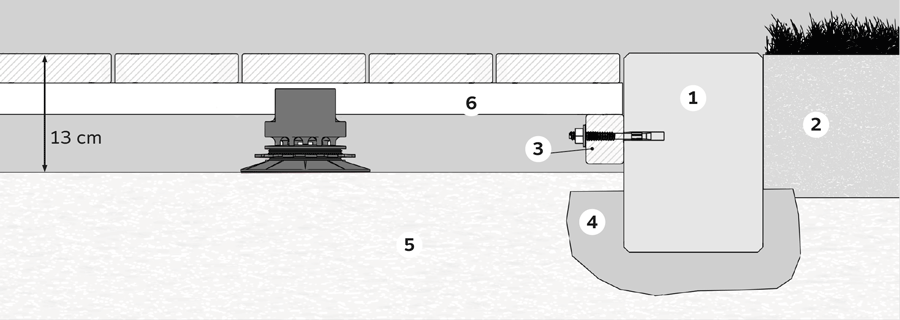

Tverrsnitt med kant av kubbestein eller støpt betongkant

1. Kubbestein   2. Vekstlag/gress,  3. Lekt 30×48  4. Betong
5. Komprimert, drenerende bærelag feks. fraksjon 6-16. 6. Lekt 30×48 eller 23×48 mm

Tverrsnitt med kant av stålprofil

1. Stålprofil  2. Vekstlag/gress  3. Lekt 30×48 4. Betong
5. Komprimert, drenerende bærelag feks. fraksjon 6-16. 6. Lekt 30×48 eller 23×48 mm

Tverrsnitt med kant av trevirke

1. Impregnert trevirke  2. Lekt 30×48 eller 23×48 mm 3. Belegningsstein 4. Komprimert, drenerende bærelag feks. fraksjon 6-16.

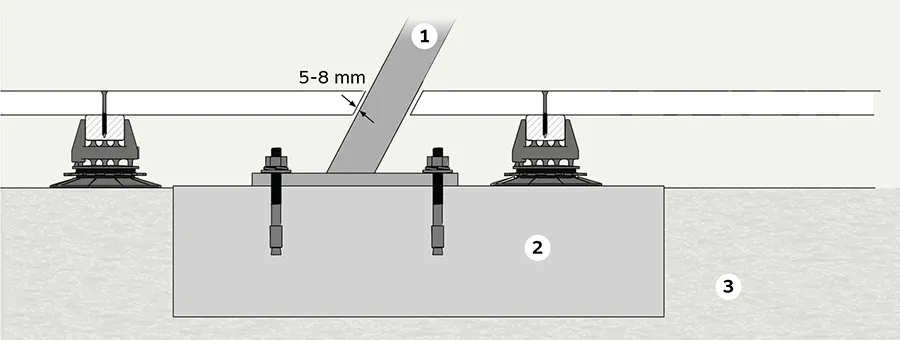

Tverrsnitt montert apparat

1. Lekeapparat, f eks et huskestativ   2. Betongfundament
3. Komprimert, drenerende bærelag feks. fraksjon 6-16
