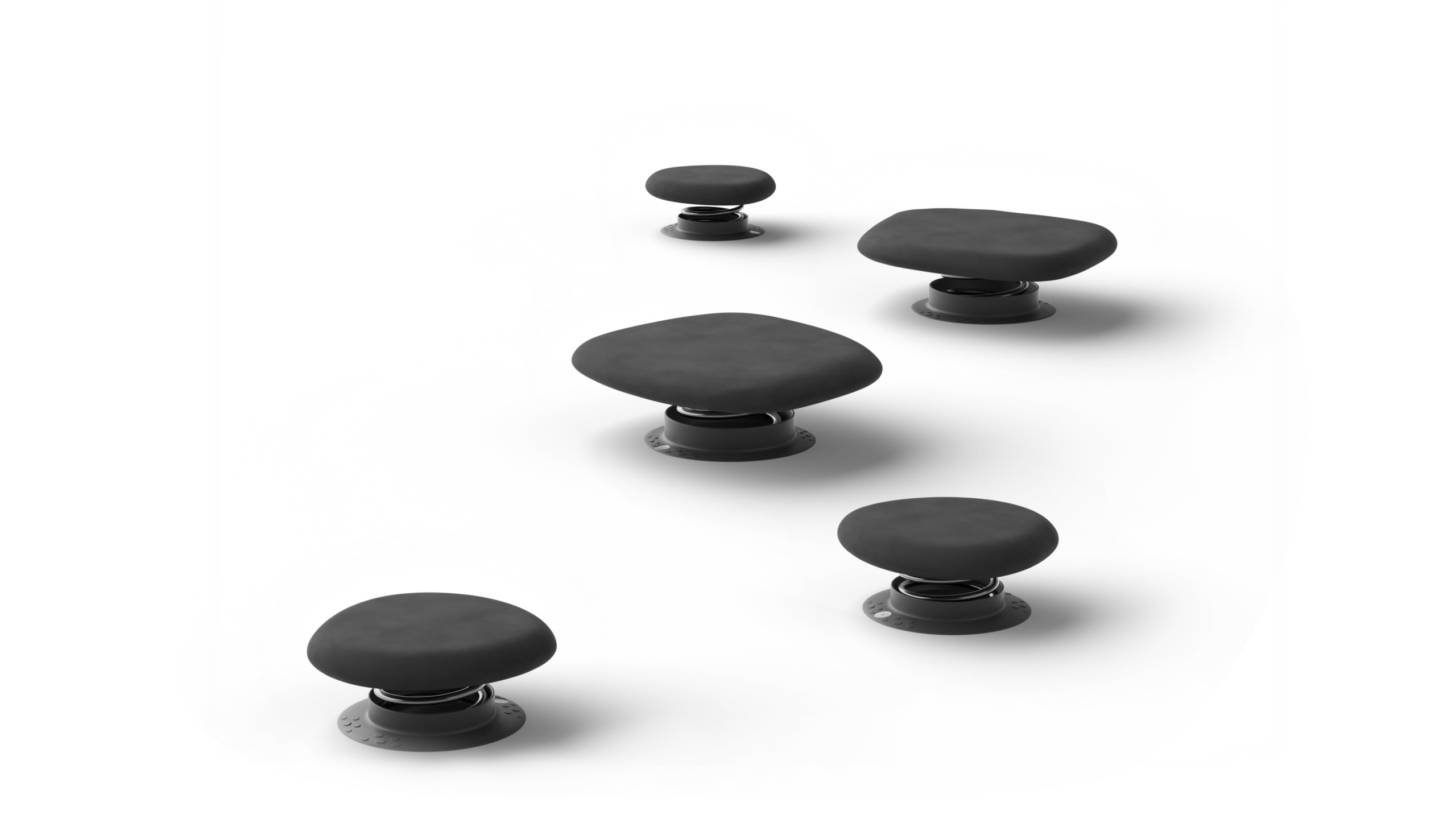

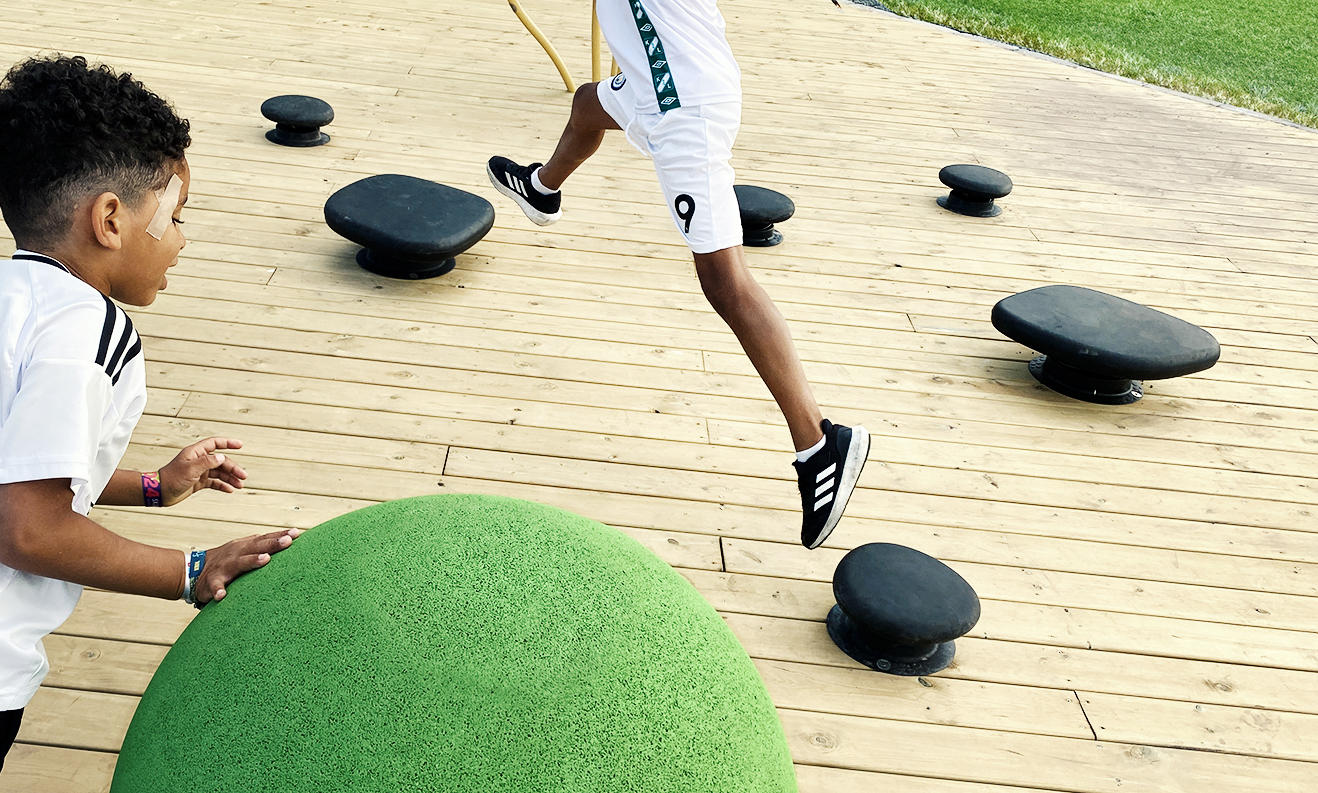

Jumpstone™

Montering i ulike fallunderlag

Kunstgress/helstøpt dekke (kork, gummi ol.)

Gress/løsmasser (kutterflis, bark, fallsand ol.)

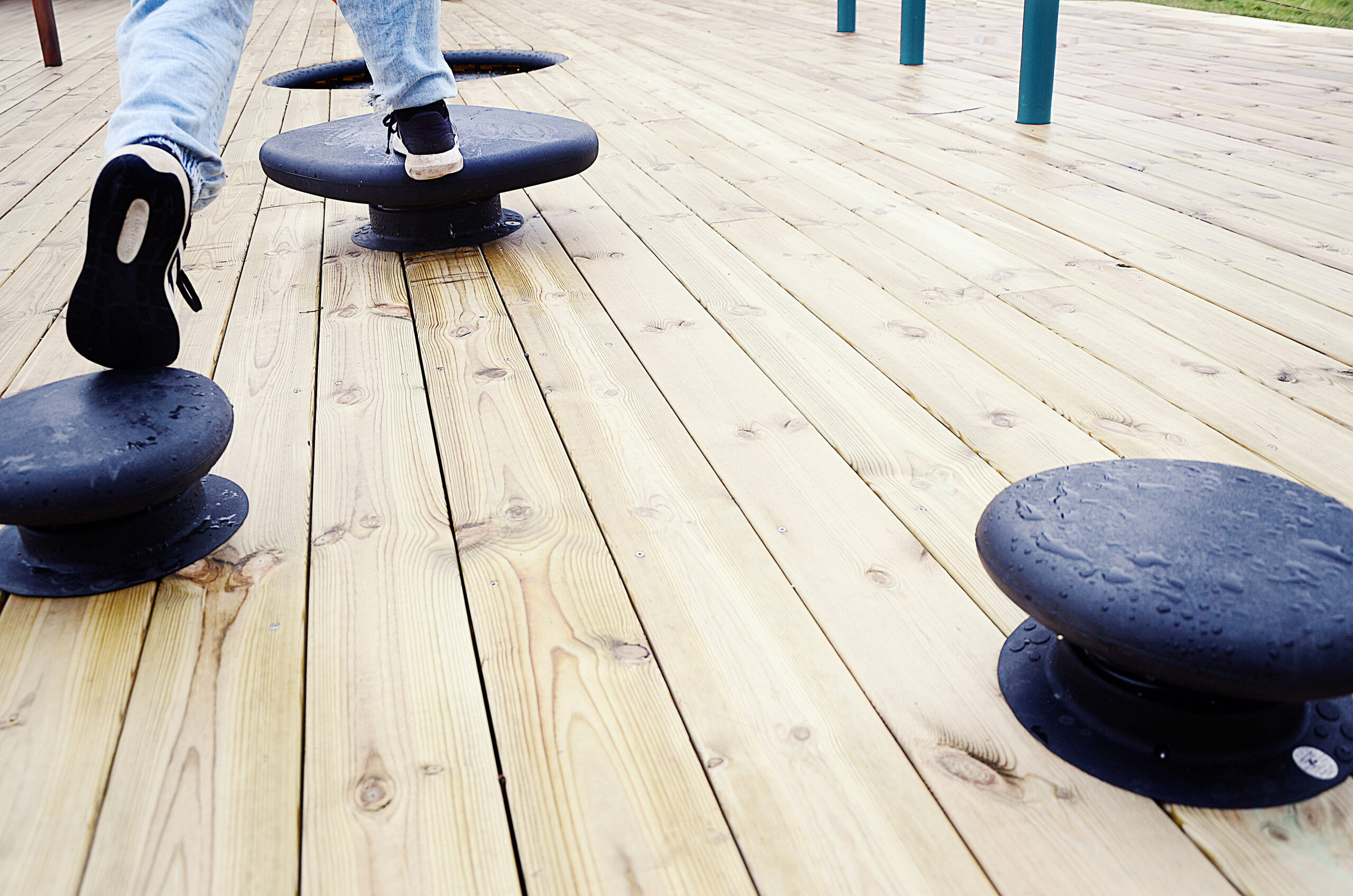

ShockDeck™

egnede fallunderlag

• Helstøpt kork/gummi, gummibark, kunstgress, gress/armert gress, støtsand/perlegrus, bark/grovflis samt ShockDeck™.
• Harde underlag kan også benyttes. Generelt om harde underlag: Iht Forskrift om sikkerhet ved lekeplassutstyr, § 11 skal lekeplassutstyrets fallunderlag være støtdempende dersom fallhøyden er over 60 cm. I bestemmelsen fjerde ledd står det at fjell, betong eller asfalt ikke skal brukes som fallunderlag. Dette må forstås som et absolutt krav knyttet til fallhøyder over 60 cm, og ses i sammenheng med kravene i NS‐EN 1176. Slik forskriften forstås så kan underlag uten støtabsorberende egenskaper benyttes for utstyr hvor fallhøyden ikke overskrider 60 cm. Rampline som virksomhet og eier av anlegg er pliktig å utføre nødvendige risikovurderinger slik at skadepotensialet reduseres til et minimum. Dette gjenspeiles i bestemmelsens første ledd. Har du spørsmål om plassering av Jumpstone™ på harde underlag – ta kontakt med oss så ser vi på deres prosjekt sammen.
• Ved bestilling/forespørsel, oppgi tiltenkt fallunderlag

Sikkerhetssone

• Krever sikkerhetssone i 150 cm avstand fra apparatet.
• Kan overlappe soner med andre apparater (ref NS EN 1176-1:2017/4.2.8.2.5)
• Kan settes sammen i grupper og løyper (ref NS EN 1176-1:2017/3.20)

Fallhøyde

• 18 cm

Montering

• Ved montering i gress og løsmasser er en monteringskrakk for monteringsdybde 21,5 cm (gress) eller 30 cm (løsmasser) inkludert.
• Leveres klargjort til forankring i betongfundament, ekspansjonsbolter medfølger produktet
• Påkrevd tykkelse på betongfundament er 20 cm. Dersom fundament for flere apparater er støpt sammen i ett stykke er påkrevd tykkelse 15 cm
• Monteringstid ca 30 min 1 person
• Monteringsanvisning medfølger produktet

Materialer, kvalitet og holdbarhet

• Alle komponenter er dimensjonert for langvarig bruk utendørs
• Alle stålkomponenter (fjær, innfestningsplater etc.) er varmgalvanisert og/eller pulverlakkert
• “Steinen” består av naturgummi. Nedre del mot bakkenivå har en flens av naturgummi
• FDV medfølger produktet

Sikkerhet

• Sertifisert av TÜV etter: – Lekeplassutstyr NS EN 1176-1:2017 – Fastmontert utendørs treningsutstyr NS EN 16630
• Potensielt klempunkt i fjærsystemet er beskyttet med en gummiflens
• Jumpstone™ er 18 cm høy og er uten tvungen bevegelse. Apparatet kommer dermed ikke inn under kravet om støtdempende underlag iht NS EN 1176-1:2017/4.2.8.5.3

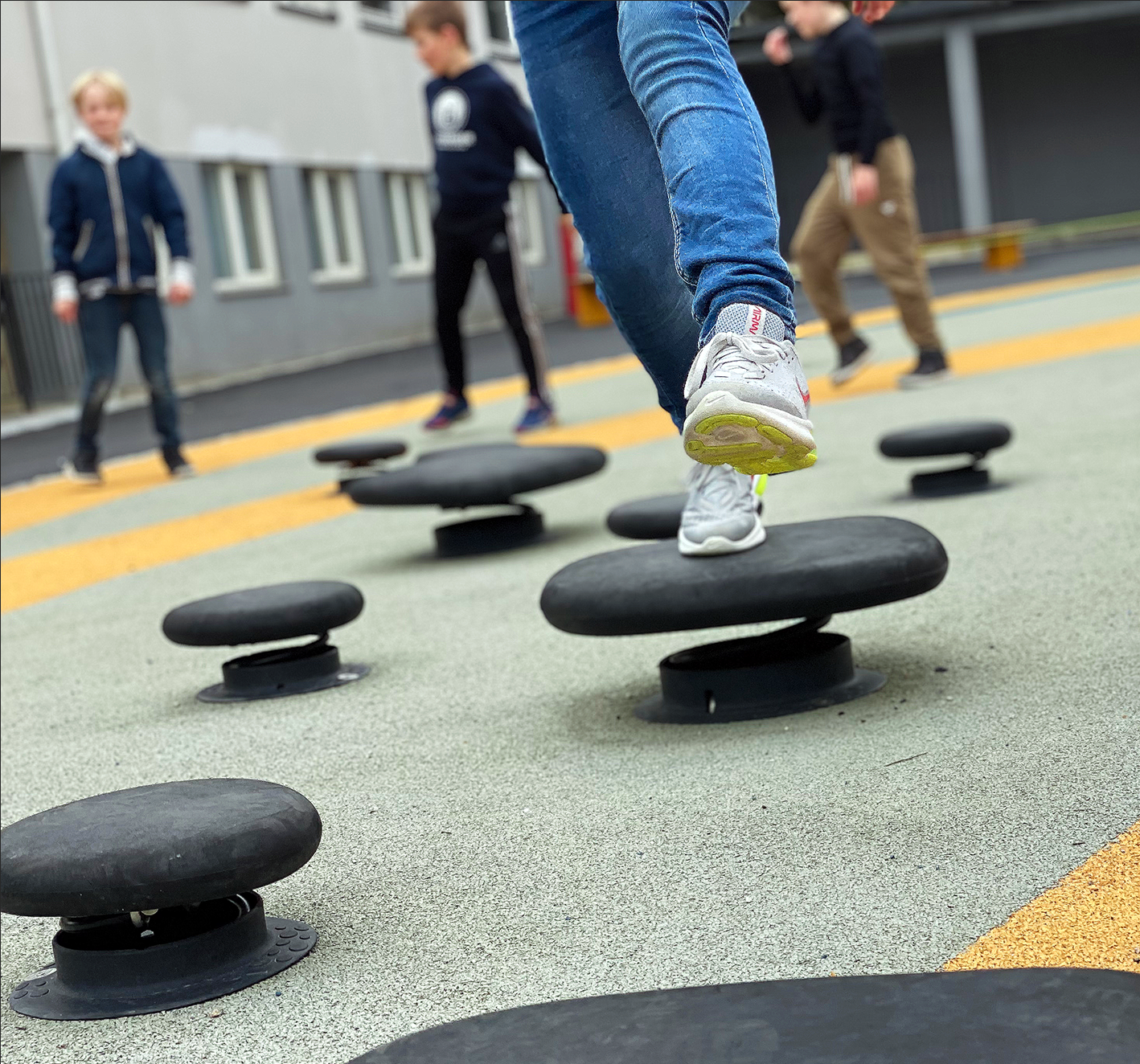

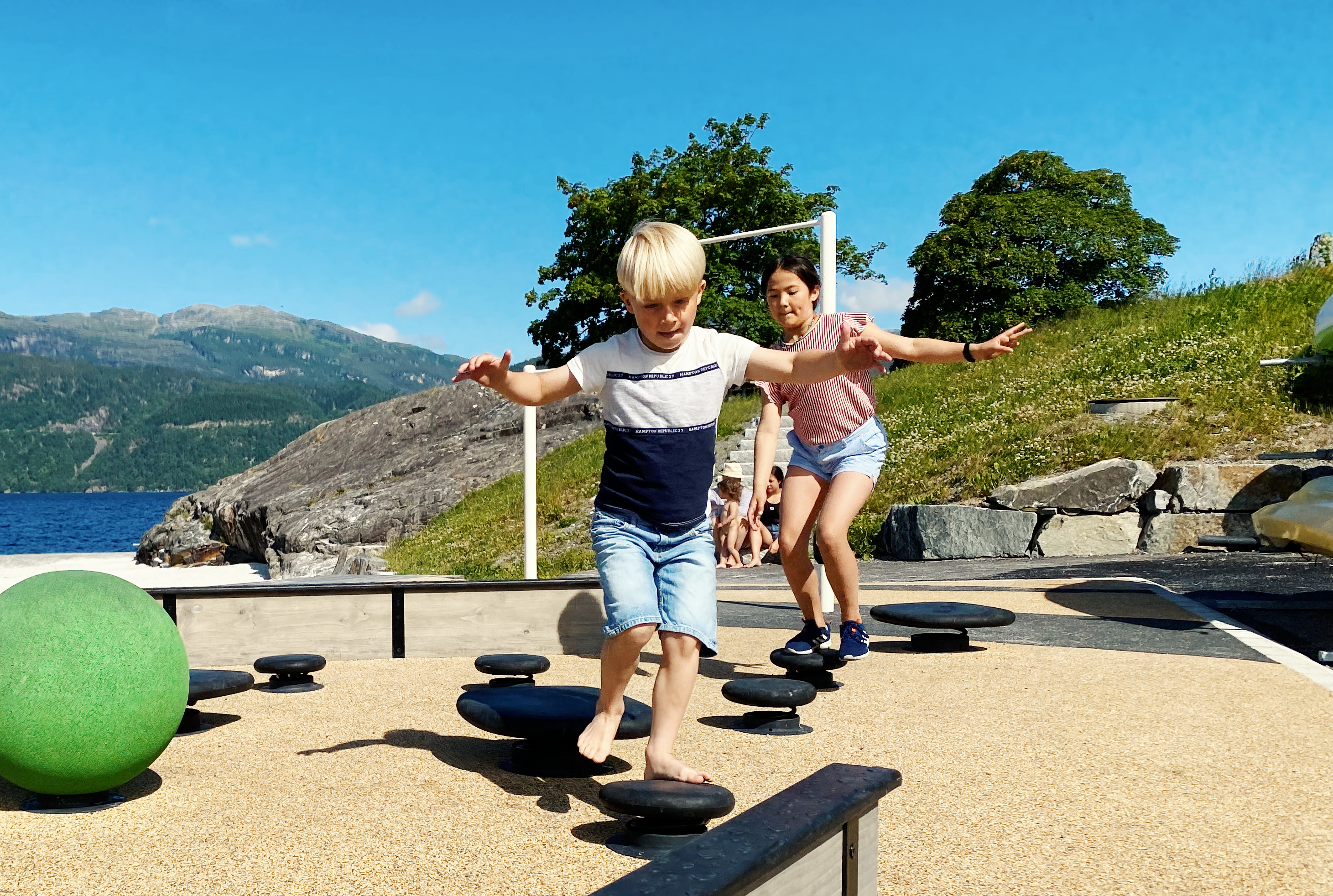

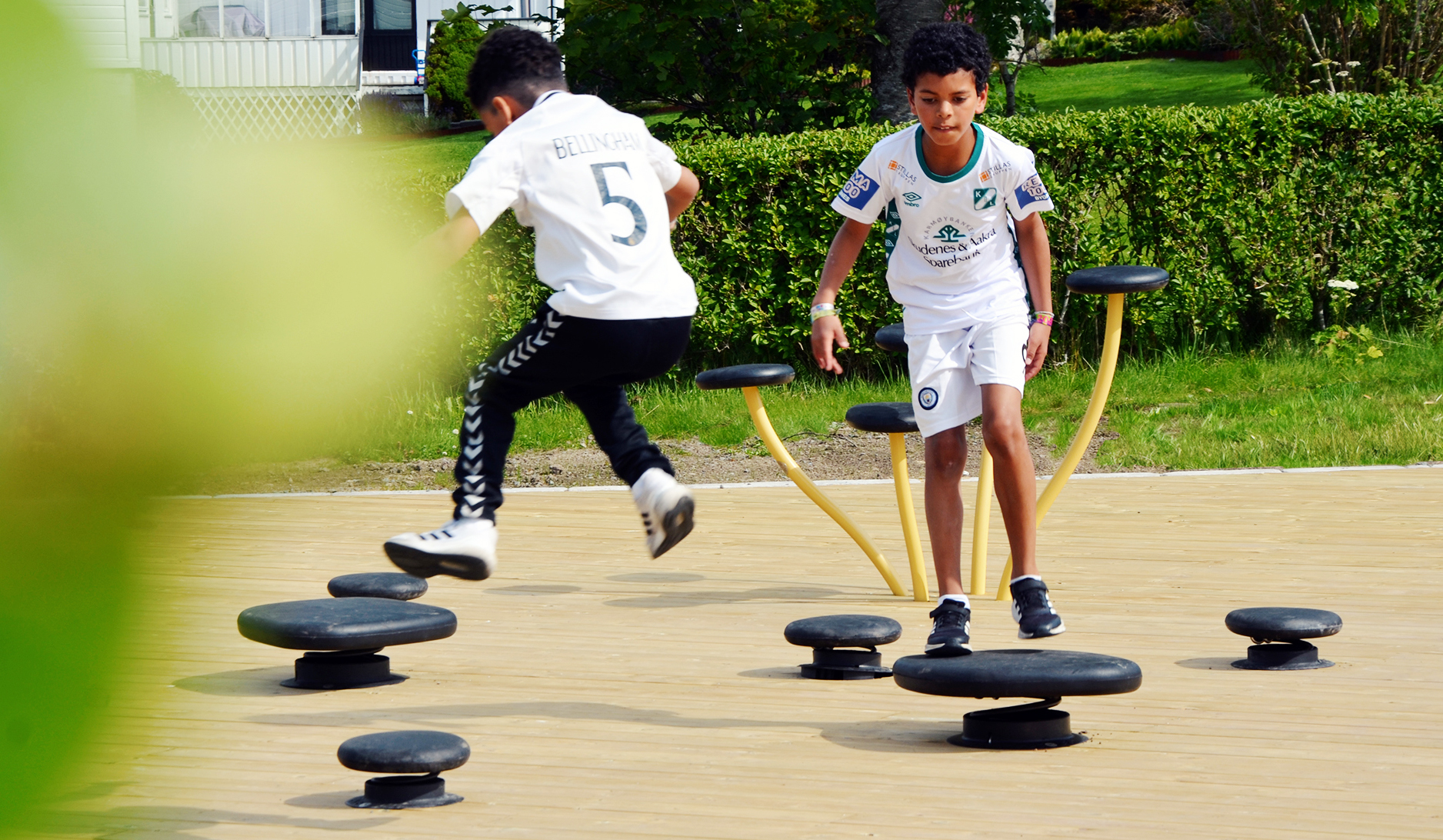

Grupper og løyper

• Jumpstone™ er laget for å plasseres flere sammen som grupper og som løyper. Det anbefales å variere avstandene mellom apparatene.

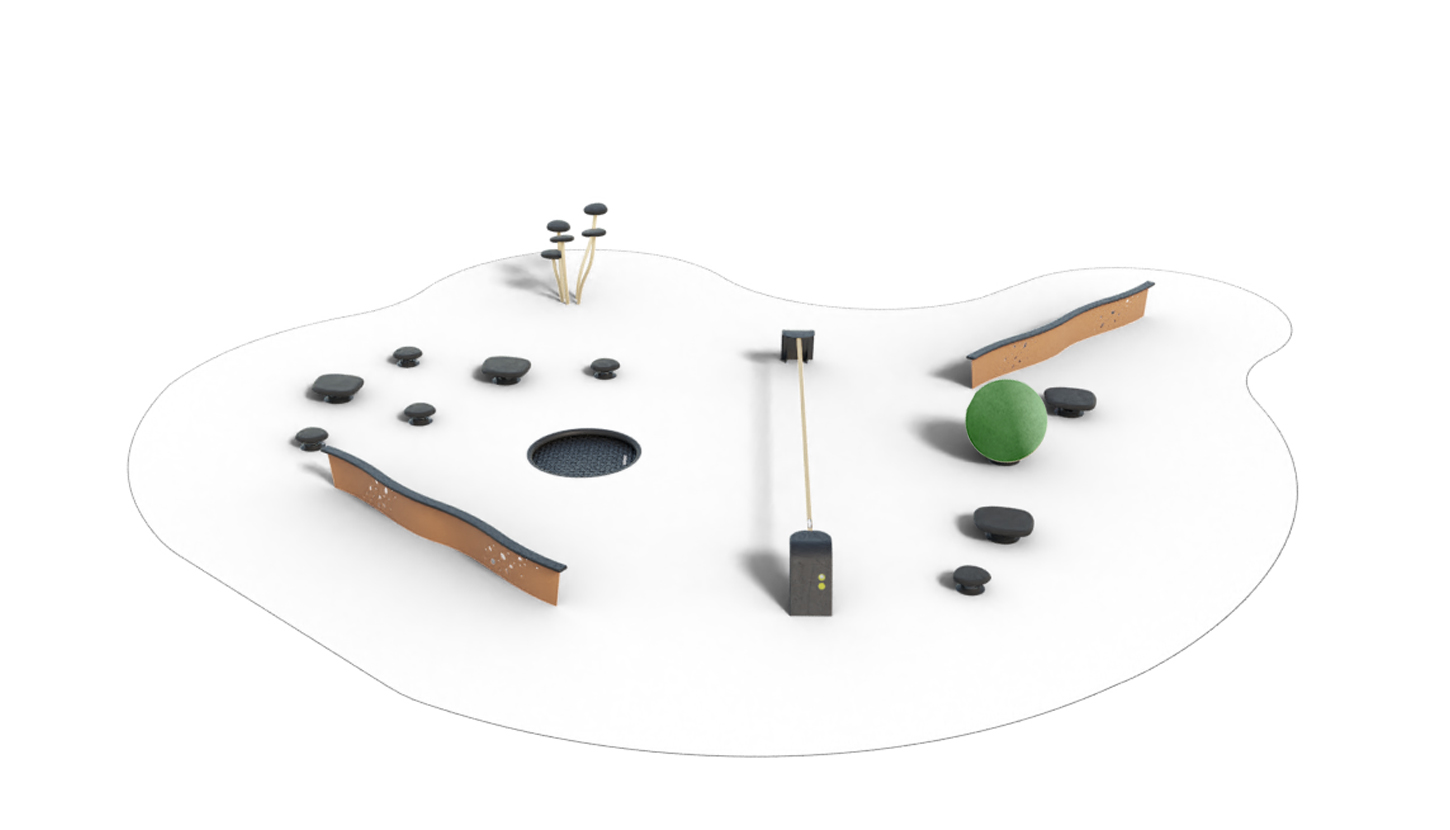

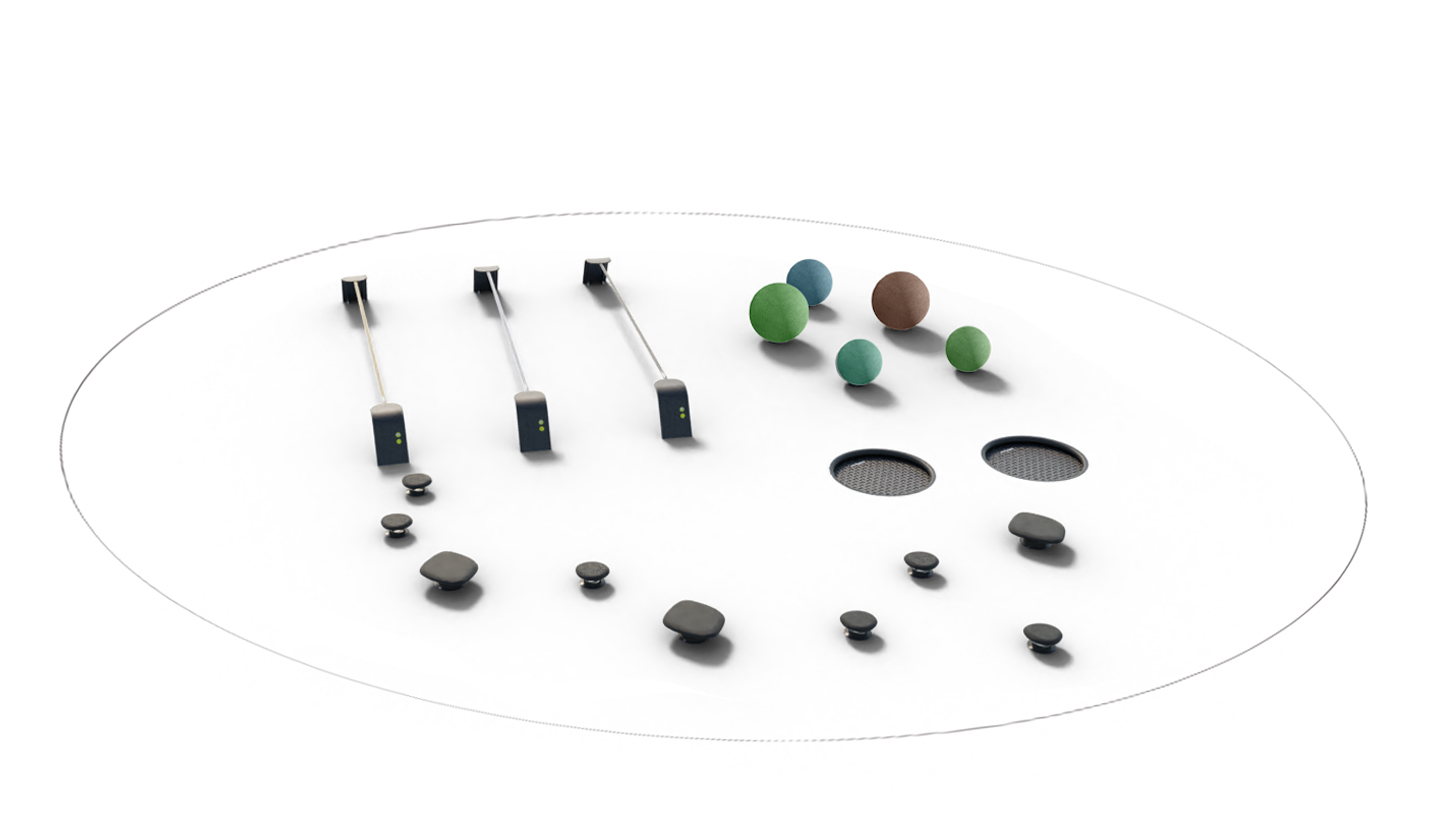

• Tegningen under viser eksempel på oppsett i gruppe/løype. Tegningen kan lastes ned i dwg-format under nedlastinger.

Anbefalte avstander mellom Jumpstone i løype (senter til senter):

• Barnehager: fra 70 cm til 100 cm.
• Skoler, ungdomskoler, parker og byrom: fra 90 cm til 170 cm.
• Minimum 70 cm anbefales.

PDF

Monteringsanvisning

Tekniske filer

Linkene åpner Google Drive-mapper der du kan velge å laste ned produktvarianten du har behov for.

– Tekniske filer inkluderer sikkerhetssone
– 3D DWG inkluderer også fundament under bakkenivå
– BIM-filer inkuderer i tillegg relevant informasjon samt linker til nedlastbare dokument.

Dersom det er noe du ikke finner, ta kontakt med Rampline på kontakt@rampline.no

2D | DWG

3D | DWG

BIM | IFC
