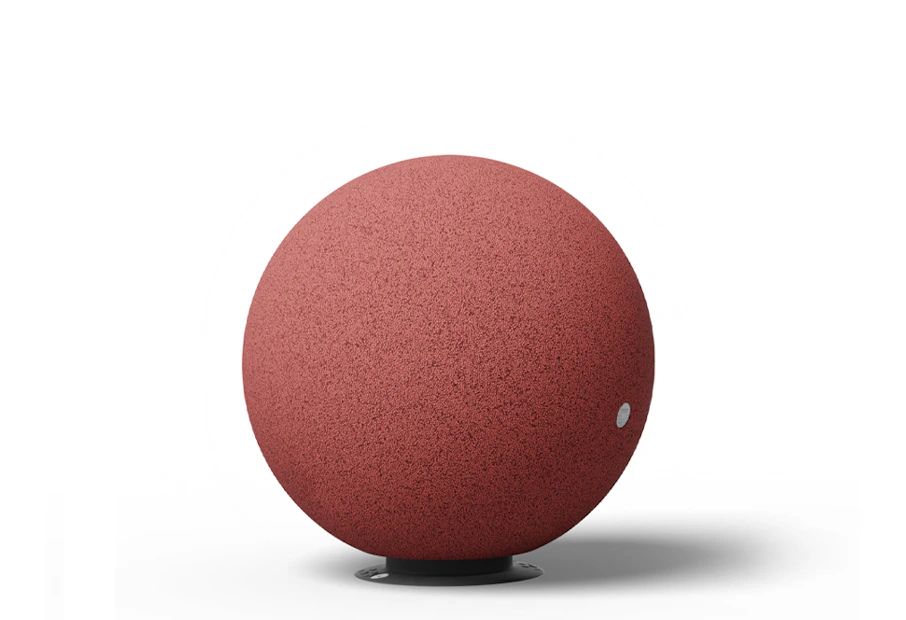

Rampball®

MATERIALS, QUALITY AND DURABILITY

• Alle komponenter er dimensjonert for langvarig bruk utendørs
• Alle stålkomponenter er varmgalvanisert og/eller pulverlakkert
• Ytterste lag av kulen er EPDM
• Kjernen av kulen består av resirkulert giftfri gummi
• En flens av naturgummi beskytter fjær og monteringshull
• FDV medfølger produktet

Montering i ulike underlag

Kunstgress og helstøpt dekke (kork, gummi ol.)

Gress og løsmasser (kutterflis, fallsand ol.)

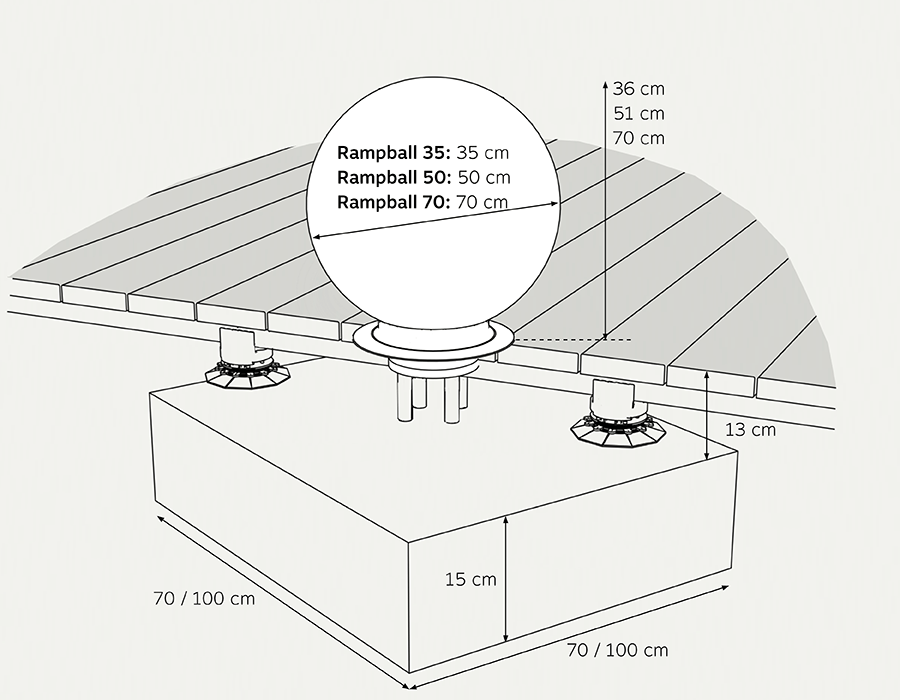

ShockDeck™

Egnede fallunderlag

• Helstøpt kork/gummi, gummibark, kunstgress, gress/armert gress, støtsand/perlegrus, bark/grovflis eller ShockDeck™
• Ved bestilling/forespørsel, oppgi tiltenkt fallunderlag

Sikkerhetssone

• Det kreves en sikkerhetssone på 150 cm fra apparatet (se tegning lengre ned på siden)
• Sikkerhetssonen kan overlappe med sikkerhetssoner for andre apparater (ref NS EN 1176-1:2017 / 4.2.8.2.5)
• Flere Rampballer kan plasseres i gruppe innenfor samme sikkerhetssone (ref NS EN 1176-1:2017/3.20)

Fallhøyde

• Rampball®70 – 70 cm   /  Rampball®50 – 51 cm  / Rampball®35 – 36 cm

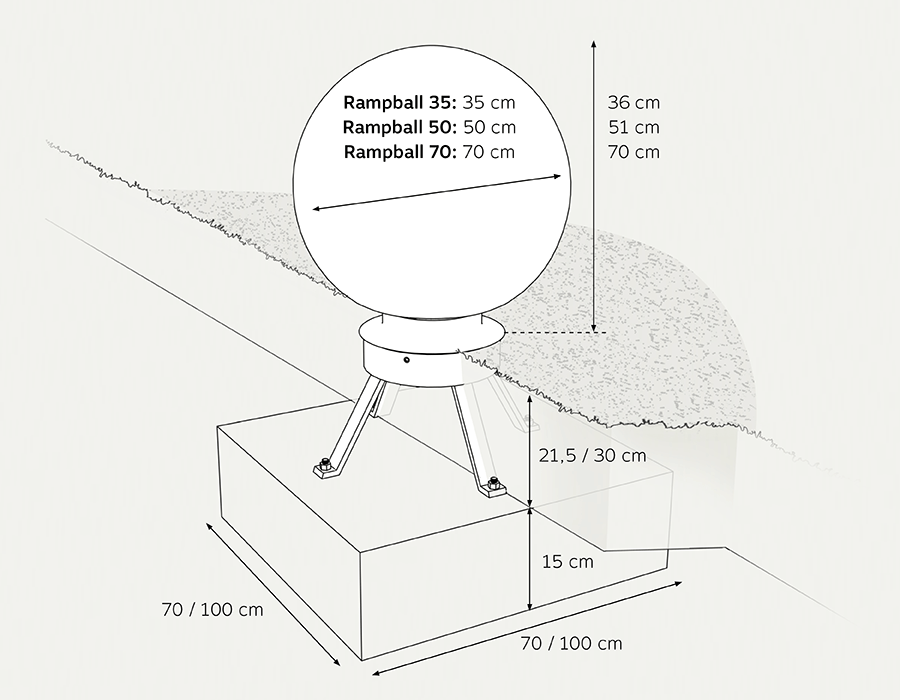

Montering

• Ved montering i gress og løsmasser brukes en monteringskrakk for monteringsdybde 21,5 cm (gress) eller 30 cm (løsmasser)
• Påkrevd tykkelse på betongfundament er 15 cm. Dersom fundament for flere apparater er støpt sammen i ett stykke er påkrevd tykkelse 15 cm
• Leveres klargjort til forankring i betongfundament, ekspansjonsbolter medfølger produktet
• Monteringstid ca 45 min 1 person (2 personer Rampball®70R)
• Monteringsanvisning medfølger produktet
• Se instruksjonsvideo for montering (for montering i helstøpt gummidekke):

Sikkerhet

• Sertifisert iht NS EN 1176-1:2017 (lekeplassutstyr) og NS EN 16630 (fastmontert utendørs treningsutstyr)
• Potensielt klempunkt i fjærsystemet er beskyttet med en gummiflens

Rampballer i gruppe

Hvilke avstander bør man velge når flere balansekuler plasseres i en gruppe? Her er noen tips:

• Minste tillatte avstand mellom to balansekuler er: Vippeutslag kule 1 + Vippeutslag kule 2 + Standard hodebredde (23 cm)
• For barn opp til 6 år, bør kulene plasseres på minste påkrevde avstand. Dette gjør det mulig også for de minste skolebarna å hoppe eller løpe fra kule til kule uten å trå i bakken.
• For barn over 6 år kan avstandene økes noe.
• Hvis det er 3 eller flere kuler i en gruppe, bør man tilstrebe ulike avstander mellom kulene. Det skaper mer variasjon i utfordringer og vanskelighetsgrad, og gjør oppsettet egnet for en bredere aldersgruppe.
• Kulene kan for eksempel plasseres på rekke for å danne en hinderløype, eller i klynger.

Vi hjelper deg gjerne med tips og råd for utforming av et godt egnet oppsett. Spør oss!

Illustrasjonen under viser minimum påkrevd avstand(avstander senter til senter)

PDF

Monteringsanvisning

Tekniske filer

Linkene åpner Google Drive-mapper der du kan velge å laste ned produktvarianten du har behov for.

– Tekniske filer inkluderer sikkerhetssone
– 3D DWG inkluderer også fundament under bakkenivå
– BIM-filer inkuderer i tillegg relevant informasjon samt linker til nedlastbare dokument.

Dersom det er noe du ikke finner, ta kontakt med Rampline på kontakt@rampline.no

2D | DWG

3D | DWG

BIM | IFC

Vær oppmerksom på at fargegjengivelse på skjerm og print kan avvike noe fra det reelle produktet.

* Kun for Rampball 35, 50 og 50R
