Rampline® slakkline

Anbudstekst

Her finner du anbudstekster for alle våre apparater

Mål Rampline Slakkline

Høyde montert: 45 cm
Lengde: 530 cm
Lengde på line: 410 cm
Fallhøyde: 100 cm
Vekt: 36 kg (for faste dekker) 47 kg (for løsmasser)

Arealbehov

Forenklede tegninger for arealbehov

Materialer, kvalitet og holdbarhet

• Alle komponenter er dimensjonert for langvarig bruk utendørs
• Alle stålkomponenter er varmgalvanisert og/eller pulverlakkert
• Konstruksjonen består av to stålramper dekket med matter av 22 mm tykk støtdempende naturgummi
• Linen er av høy kvalitet, leveres i tre varianter (se over)
• Linestrammer samt sjakkel for låsing av linen medfølger
• FDV medfølger produktet

Tre typer liner

• SlackShield™
  Dette er standard-linen ved leveranse av Rampline slakklinesystem (2026).
  SlackShield™ er laget av nylon og er belagt med UV-bestandig gummi på oversiden. Den er robust og solid og gir en god brukeropplevelse for slacklining.
  Krever svært lite vedlikehold og etterstramming. Normalt levetid ca 3-5 år.

  Bredde: 40 mm
  Farge: Sand og sort

• SlackShield™ med vaier
  SlackShield™ med integrert vaier er den mest robuste linen for Rampline slakkline. SlackShield™ er laget av nylon og er belagt med UV-bestandig gummi på oversiden. I tillegg er den hærverksikret med innesydd vaier. Dette er den mest robust linevarianten, den gir en bra brukeropplevelse selv om den er noe tanke stivere på grunn av vaiere.
  Krever svært lite vedlikehold og etterstramming. Normalt levetid ca 3-5 år.
  Vår anbefaling er å bruke SlackShield™ med vaier i hærverk-utsatte områder.

  Bredde: 40 mm
  Farge: Sand, sort og lysgrå

• Polyester PVC-coated
  Polyester-linen er en rimeligere variant. Den er belagt med PCV. Dette er den mest dynamiske linen som gir den ultimate slakkline opplevelsen.
  Linen må etterstrammes jevnlig ved omfattende bruk. Har normalt en levetid på ca 2-3 år.

  Bredde: 35 mm
  Farge: Limegrønn

Reservedeler

Liner og andre reservedeler til Rampline® Slakkline finner du her

Gress og løsmasser (kutterflis, bark, fallsand ol.)

Kunstgress og helstøpt dekke (kork, gummi ol.)

ShockDeck™

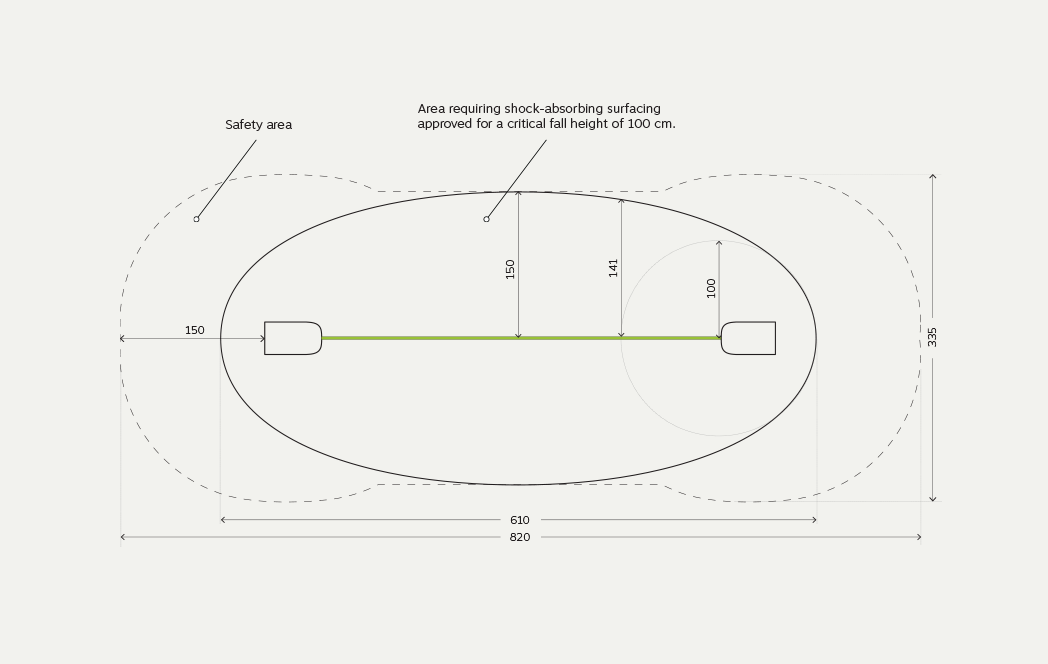

Sikkerhetssone

• Sikkerhetssonen skal strekke seg 150 cm ut fra apparatet

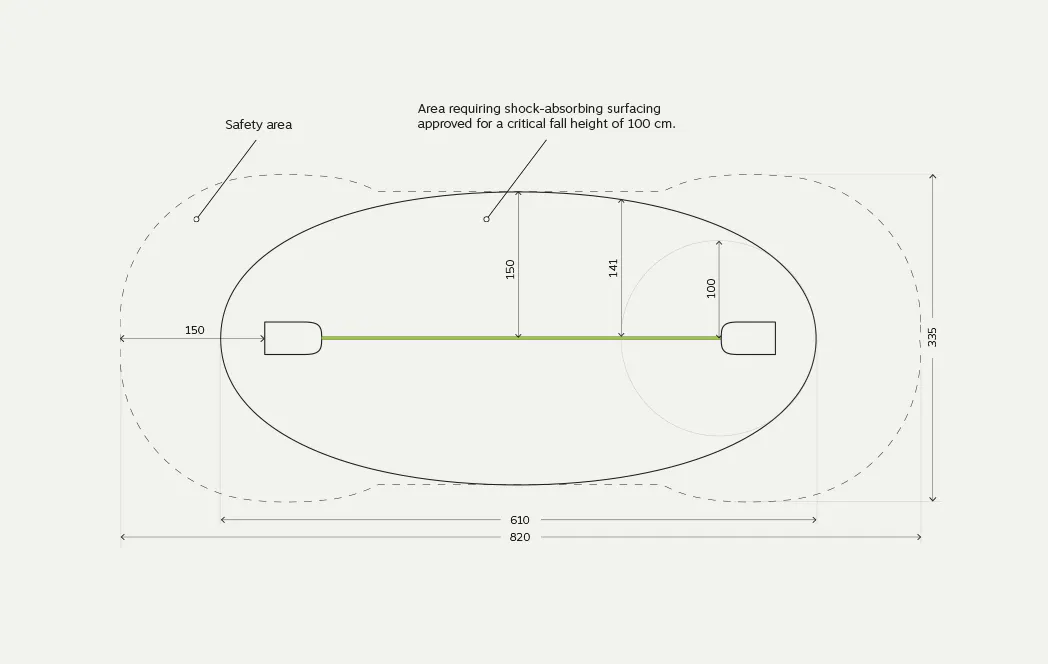

• Deler av apparatets sikkerhetssone krever et underlag med støtdempende egenskaper godkjent for 100 cm fallhøyde (se tegningen under)
• Sikkerhetssonen kan overlappe med andre apparater iht NS EN 1176-1:2017/4.2.8.2.5

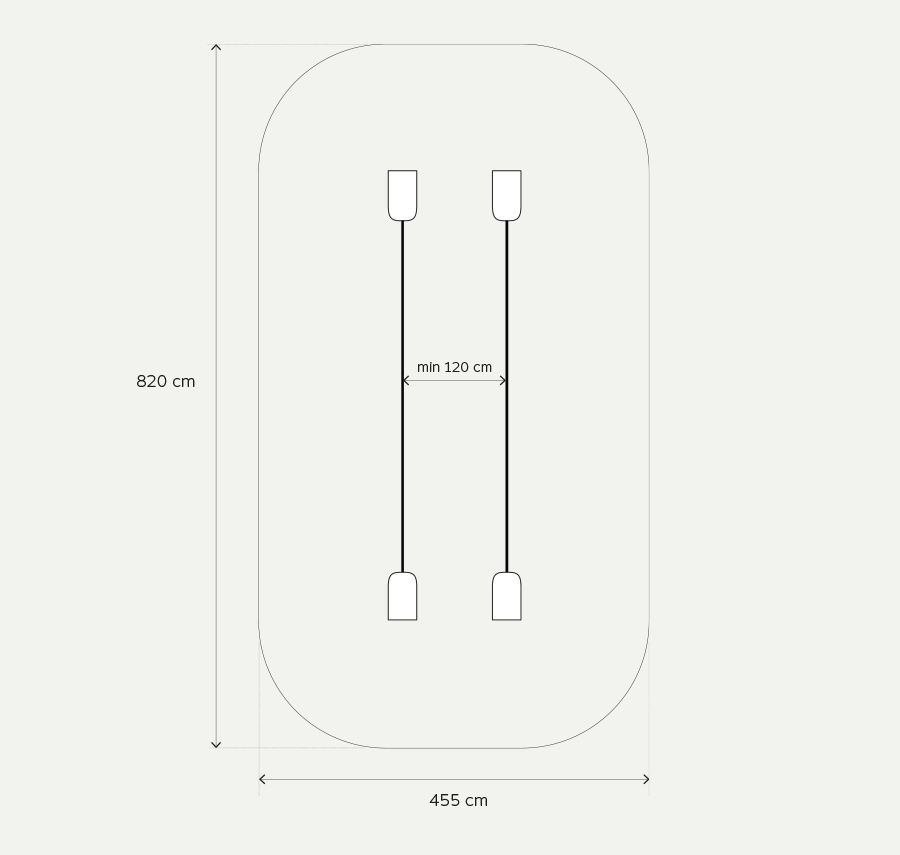

• Flere Rampline® slakkliner kan plasseres som en gruppe iht NS EN 1176-1:2017/3.20 Påkrevd minimum avstand mellom linene er 120 cm

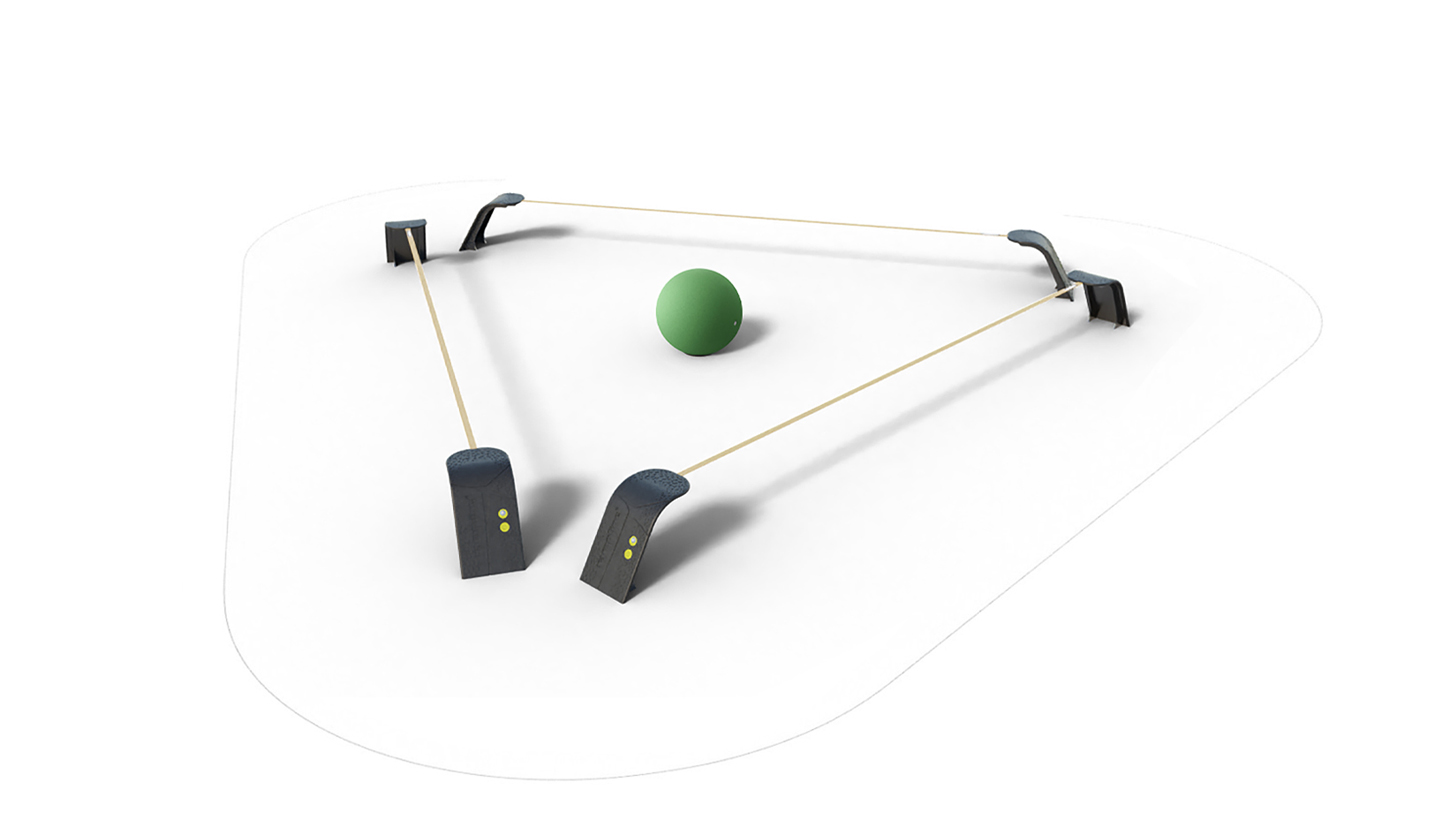

• Rampline® slakkliner kan plasseres som en gruppe iht NS EN 1176-1:2017/3.20 med andre Rampline-apparter (motorikkparker)

Egnede fallunderlag

• Helstøpt kork/gummi, gummibark, kunstgress, gress/armert gress, støtsand/perlegrus, bark/grovflis eller ShockDeck™
• Ved forespørsel eller bestilling vennligst oppgi hvilket underlag som er tiltenkt i deres prosjekt.

Fallhøyde

• 100 cm

Montering

• Leveres klargjort til forankring i betongfundament, ekspansjonsbolter medfølger produktet
• For gress og løsmasser leveres en forlenget versjon som gir en dypere plassering av fundamentet
• Påkrevd tykkelse på betongfundament er 15 cm
• Fundamentene for de to rampene kan støpes som ett langsgående fundament hvis ønskelig
• Monteringstid ca 45 min, 2 personer
• Monteringsanvisning medfølger produktet

Sikkerhet

• Sertifisert etter NS EN 1176-1:2017 (lekeplassutstyr) og NS EN 16630 (fastmontert utendørs treningsutstyr)
• Apparatet har ingen harde eller skarpe flater eller kanter.
• Apparatet har fallhøyde 45 cm. Det kommer likevel inn under kravet som stilles for 100 cm fallhøyde, da linen er dynamisk og gir sprett.
• Linen utgjør minimal fare for personskade om man skulle falle på den.
• Apparatet er konstruert for å tåle belastning av personvekt med hopp og balansering. Hvis linen ikke er stram nok, vil konsekvensen kun være at en person kan trø linen ned til bakkenivå. Hvis linen kuttes eller ryker, eller deler av strammesystemet skades, utgjør ikke dette noen fare for brukeren (ingen elementer spretter tilbake, får fart, går gjennom luften eller lignende).
• For full sikkerhet er det en forutsetning at apparatet i sin helhet er montert iht monteringsanvisningen som medfølger produktet.
• Området for plassering av Rampline® slakkline må være tilstrekkelig opplyst og plasseres ut av trasé for syklende eller lignende.

Utskifting av line

• Tidligere Rampline® Slakkline-modeller kan være utstyrt mer PVC-belagt polyesterline. Denne linen må påregnes å byttes hvert eller annethvert år, avhengig av bruk.
• En slitt line er ikke til fare for sikkerheten men kan gi en forringet brukeropplevelse.
• For optimal brukeropplevelse skal linen alltid være stram.
• Ekstra line kan bestilles her

PDF

Monteringsanvisning

Tekniske filer

Linkene åpner Google Drive-mapper der du kan velge å laste ned produktvarianten du har behov for.
– Tekniske filer inkluderer sikkerhetssone
– 3D DWG inkluderer også fundament under bakkenivå
– BIM-filer inkuderer i tillegg relevant informasjon samt linker til nedlastbare dokument.
Dersom det er noe du ikke finner, ta kontakt med Rampline på kontakt@rampline.no

2D | DWG

3D | DWG

BIM | IFC
